Bonjour à tous,

Voilà mon modèle actuellement en cours de construction.
C'est une canonnière russe de la WWII, essentiellement utilisée sur les fleuves et notamment le Danube. Il y en a eu à peu près 130 de construite.
Il y avait plusieurs combinaisons d'armement possibles et celle que j'ai choisi le n°335 portait une tourelle de T-34 à l'avant et une "Katyusha" BM-13 à l'arrière, les célèbres orgues de Staline.

Russian gunboat Bk 1124 au 1/20e sur plan 7752601004672

Russian gunboat Bk 1124 au 1/20e sur plan 4163771004673

Russian gunboat Bk 1124 au 1/20e sur plan 2705441004674

Russian gunboat Bk 1124 au 1/20e sur plan 4415631004675

Russian gunboat Bk 1124 au 1/20e sur plan 6958561004676

Russian gunboat Bk 1124 au 1/20e sur plan 9430931004677

Construction à suivre !

@+

Alain
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 12 Juil - 11:11
Bonjour à tous,

Après un petit laps de décompression, les choses sérieuses reprennent avec la confection de la "Katyusha" BM-13, autrement dit l'orgue de Staline. C'est l'autre gros morceaux à faire sur ce modèle.
Alors la monographie ne comprend pas le plan de ce type de lance-roquette mais j'ai trouvé ce qu'il me fallait en cherchant sur le web.
J'ai trouvé des plans notamment des camions qui portaient exactement le même type d'armement :

Russian gunboat Bk 1124 au 1/20e sur plan Bm-13-12

Russian gunboat Bk 1124 au 1/20e sur plan Captur35

Je vais commencer par les rampes. Sur ces rampes il y avait une rainure qui servait de guide à la roquette :

Russian gunboat Bk 1124 au 1/20e sur plan W0139612

Ce sont ces espèces "d'ergot-boulons" sur les roquettes qui s'inserraient dans la rainure et guidaient la roquette pendant le tir :

Russian gunboat Bk 1124 au 1/20e sur plan 92395812

Pour faire quelque chose d'approchant, j'ai utilisé des profiles evergren en U de 4 mm de large, et à l'aide de gabarit me guidant, j'ai gravé cette rainure grâce à l'aide de l'outil à graver Tamiya :

Russian gunboat Bk 1124 au 1/20e sur plan 8605751005382

Russian gunboat Bk 1124 au 1/20e sur plan 6380141005383

ce qui donne ceci :

Russian gunboat Bk 1124 au 1/20e sur plan 5997411005385

Russian gunboat Bk 1124 au 1/20e sur plan 1582791005386

Russian gunboat Bk 1124 au 1/20e sur plan 2039031005388

bon je ne sais pas si ça se voit très bien sur les photos mais je pense que cela fait assez illusion.

Voilà pour ce début !

et voilà un peu d'ordre remis après le passage de Serge ! Very Happy

@+

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 12 Juil - 12:01
Que voilà une bien belle réalisation déjà à ce stade Shocked surtout quand on sait qu'il s'agit de scratch cheers
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Jeu 27 Juil - 15:31
Bonjour à tous,

Voilà juste une petite pétouille d'avancement, à savoir la PD ou PE comme on veut .... faite pour les rampes :

Russian gunboat Bk 1124 au 1/20e sur plan 7844491005393

Russian gunboat Bk 1124 au 1/20e sur plan 5914121005394

Je vais coller ces éléments de PD sur une feuille de plasticard, du 0,75 je pense, ensuite cela sera collés verticalement sur les profilés travaillés précédemment.

Voilà bon c'était pas grand chose ....  Shocked

@+
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Ven 28 Juil - 10:30
Tu vas devoir évider les "plasticards" si je comprends bien?
Tu fais tes "PD" ou bien les fais tu faire?

_________________
Russian gunboat Bk 1124 au 1/20e sur plan Captur15
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 1 Aoû - 15:58
Bonjour à tous,

Voilà une petite suite dans le travail de la PD.
D'abord j'ai collé cette PD sur du plasticard de 0,75 mm :

Russian gunboat Bk 1124 au 1/20e sur plan 9566731005399

Ensuite y'a plus qu'à repercer tous les trous ! :

Russian gunboat Bk 1124 au 1/20e sur plan 9642741005400

Russian gunboat Bk 1124 au 1/20e sur plan 7037231005402

Ce qui donne ces éléments, une fois détachés et ébarbés :

Russian gunboat Bk 1124 au 1/20e sur plan 2320211005403

Russian gunboat Bk 1124 au 1/20e sur plan 8048891005404

la partie en plastique à l'arrière est prévue pour s'encastrer dans une future pièce en résine.

après y'aura plus qu'à les coller verticalement et droit sur les premiers profilés!

@+

Alain
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 1 Aoû - 16:01
pardon, Serge, je n'avais pas vu ta question!

non la PD je l'a fais moi même de manière artisanale!
il peut y avoir des défauts c'est certain, mais globalement c'est satisfaisant!
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 1 Aoû - 18:31
Pas de soucis Alain.
Le travail est très propre, une fois peint tout sera parfait.
J'attends la suite avec impatience. Wink

_________________
Russian gunboat Bk 1124 au 1/20e sur plan Captur15
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 20 Sep - 15:35
Bonjour à tous,

Bon petite reprise en douceur après des travaux qui m'ont quelque peut ralenti (j'ai refait entièrement mon atelier en sous-sol) et aussi parce que ma livraison de profilés a pris aussi pas mal de retard mais bon tout est rentré dans l'ordre et c'est reparti .... comme en 40 ! lol!

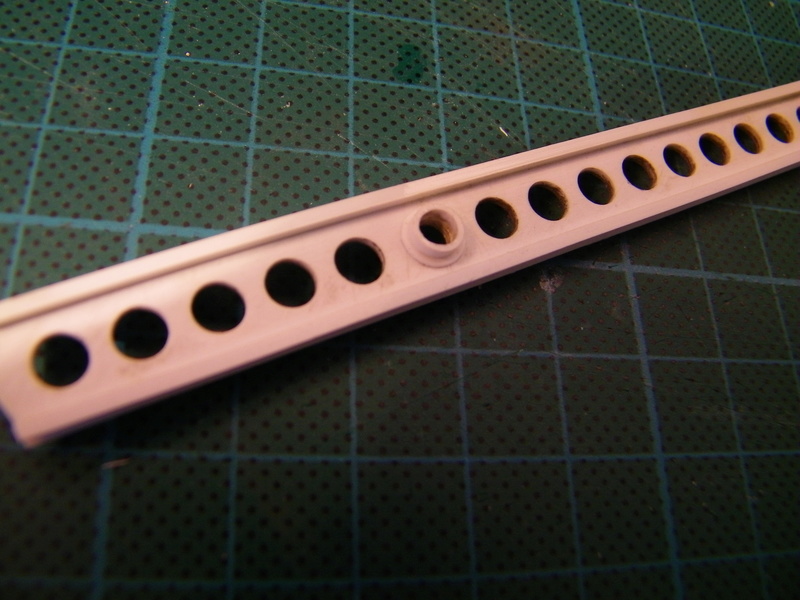

Donc tous mes profilés sont enfin prêts pour les rampes :

Russian gunboat Bk 1124 au 1/20e sur plan 1425521005580

A l'extrémité arrière il y aura une pièce moulée en résine qui s'encastrera, ici le master en plastique, correspondant au système de mise à feu je suppose :

Russian gunboat Bk 1124 au 1/20e sur plan 7928651005581

l'idée du montage final étant celui-ci :

Russian gunboat Bk 1124 au 1/20e sur plan 2732231005583

Va falloir que je trouve une astuce pour coller bien perpendiculairement et surtout bien droit ces profilés!

Après je vais attaquer le chassis qui l'air de rien ..... n'est pas si simple que ça à faire!

@+
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Jeu 21 Sep - 9:30
Superbe travail, tout en finesse. sunny
Quelques photos de ton atelier peut être?

_________________
Russian gunboat Bk 1124 au 1/20e sur plan Captur15
Zouaverifle
Zouaverifle
Membre actif
Membre actif
Messages : 240
Date d'inscription : 10/12/2016

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Jeu 21 Sep - 10:17
C'est du beau boulot et tres original !

J'attends la suite avec impatience !

ZR
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Jeu 21 Sep - 12:40
Oui, belle maîtrise des assemblages de matériaux divers... de plus la qualité du travail réalisé est bien mise en évidence par la macro cheers
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Montage du chassis tubulaire

le Mar 26 Sep - 16:41
Bonjour à tous,

Voilà je m'attaque maintenant au chassis tubulaire de ce lance-roquette.
J'en ai trouvé le plan sur internet, en fait un extrait du Plan Modelarskie 008 "Katiusza".

L'air de rien ça a beau être qu'un simple assemblage de tubes, il faut s'y retrouver et j'ai commencé par un retour en maternelle avec une séance de coloriage !  lol!

Cette orgue de Staline, c'est un vrai casse-tête chinois !!!

Russian gunboat Bk 1124 au 1/20e sur plan 3525311005601

Ensuite montage d'un côté en tube de 3,2 mm :

Russian gunboat Bk 1124 au 1/20e sur plan 9244341005602

Russian gunboat Bk 1124 au 1/20e sur plan 5858501005603


Russian gunboat Bk 1124 au 1/20e sur plan 3079271005604

les plaques de soutien sont insérés par le biais d'un trait de scie dans les tubes.

Le tout, hé hé, étant d'en faire un deuxième strictement symétrique !!! Shocked

Alors les éléments constitutifs étant préparés :

Russian gunboat Bk 1124 au 1/20e sur plan 8961281005605

je les colle un par un minutieusement, en les bloquant avec des pinces sur le premier côté qui sert de gabarit en fin de compte :

Russian gunboat Bk 1124 au 1/20e sur plan 8599671005606

Russian gunboat Bk 1124 au 1/20e sur plan 3482121005607

j'attends suffisamment longtemps pour que le collage d'un élément soit suffisamment solide avant d'en coller un suivant, etc etc....

Pour l'instant ..... ça me parait bien parti !!! cheers

@+

Alain
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 26 Sep - 19:04
Un bien beau jeu de construction que tu t'es trouvé là Shocked
Le process est encore une fois nickel.
Les choses avancent bien, vu de ce côté de l'écran.  Wink


Dernière édition par Serge le Mar 26 Sep - 19:48, édité 1 fois

_________________
Russian gunboat Bk 1124 au 1/20e sur plan Captur15
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 26 Sep - 19:43
Que dire de plus quand on admire la parfaite superposition de la pièce sur son plan... cheers
steph13
steph13
Membre super actif
Membre super actif
Messages : 553
Date d'inscription : 24/10/2016
Age : 54
Localisation : marseille

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 26 Sep - 21:40
Bonjour,

Que du beau...

Steph
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 3 Oct - 16:58
Bonjour à tous,

Donc une fois les deux côtés terminés, il faut les assembler avec les diverses traverses qui les relient.

Dabord un montage à blanc avec du ruban Tamiya qui me tient à peu près les éléments en place :

Russian gunboat Bk 1124 au 1/20e sur plan 8439271005608

Russian gunboat Bk 1124 au 1/20e sur plan 7303431005609

Russian gunboat Bk 1124 au 1/20e sur plan 1713981005610

le petit bloc de plomb me permet de tenir l'ensemble stable et d'empêcher de vriller au cours du temps.

Et ensuite, on colle donc les traverses une par une en faisant scrupuleusement attention à ce que l'ensemble reste symétrique :

Russian gunboat Bk 1124 au 1/20e sur plan 7943131005612

Ce qui nous donne au final un beau chassis tubulaire !!! :

Russian gunboat Bk 1124 au 1/20e sur plan 6449091005621

Russian gunboat Bk 1124 au 1/20e sur plan 3767371005623

Russian gunboat Bk 1124 au 1/20e sur plan 8224361005624

Russian gunboat Bk 1124 au 1/20e sur plan 5408431005625

Une ch'tiote pétouille de masticage au niveau des raccords et cela sera bon !  cheers

@+

Alain
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 4 Oct - 10:19
Tu as du passer un temps fou à régler...
Mais c'est propre et équilibré.
Tu vas faire un masticage de type soudures?
Ce serait trop beau pour la suite Wink

_________________
Russian gunboat Bk 1124 au 1/20e sur plan Captur15
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 4 Oct - 12:03
Quel travail de précision Shocked
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 4 Oct - 13:40
merci, c'est que le montage demande effectivement de la minutie afin que cela ne parte pas en vrille dans tous les sens!
le masticage, c'est simplement remplir les traits de scie un peu trop accentués.
c'est vrai que c'est de la soudure mais la représenter correctement me parait difficile car assez petit quand même
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 4 Oct - 14:19
J'ai vu des modélistes faire des merveilles avec une seringue Alain.
Je pense la chose possible, mais ce n'est qu'un avis.

_________________
Russian gunboat Bk 1124 au 1/20e sur plan Captur15
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Sam 4 Nov - 10:31
Bonjour à tous,

Voici la suite avec la finition des rampes.

Dabord j'ai utilisé des gabarits pour coller correctement mes profilés bien aligné et vertical :

Russian gunboat Bk 1124 au 1/20e sur plan 100_5671

Russian gunboat Bk 1124 au 1/20e sur plan 100_5670

Russian gunboat Bk 1124 au 1/20e sur plan 100_5669

Russian gunboat Bk 1124 au 1/20e sur plan 100_5672

Ensuite pareil pour le côté opposé :

Russian gunboat Bk 1124 au 1/20e sur plan 100_5673

Ensuite il y a des espèces de "colliers" de maintien au niveau des barres que j'ai fait avec des rondelles de 6 mm faites avec cet outil quelque peut détourné de son usage initial, les connaisseurs apprécieront ! :

Russian gunboat Bk 1124 au 1/20e sur plan 100_5674

les petits tubes ont été débités au tour ce qui nous donne ceci :

Russian gunboat Bk 1124 au 1/20e sur plan 100_5675

là il y en a la moitié, 48 j'en eu à faire ! et voilà la mise en place :

Russian gunboat Bk 1124 au 1/20e sur plan 100_5676

Russian gunboat Bk 1124 au 1/20e sur plan 100_5677

ici les 8 pièces terminales, avec le master, moulées en résine :

Russian gunboat Bk 1124 au 1/20e sur plan 100_5678

et pour terminer des espèces de "déflecteurs" fabriqués en PD :

Russian gunboat Bk 1124 au 1/20e sur plan 100_5727

Russian gunboat Bk 1124 au 1/20e sur plan 100_5726

ce qui nous donne nos 8 rampes enfin terminées :

Russian gunboat Bk 1124 au 1/20e sur plan 100_5729

Russian gunboat Bk 1124 au 1/20e sur plan 100_5728

Pour plus de commodité, je vais peindre les rampes individuellement avant de faire le montage final sur les rampes.

A suivre .... si vous le voulez bien !

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Sam 4 Nov - 18:25
Toujours aussi passionnant ce montage Shocked
c'est super de maîtriser plusieurs procédés : cela ouvre plein de possibilités... Basketball
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Sam 4 Nov - 18:50
Excellent montage, plein d'ingéniosité et de savoir faire multiple.

_________________
Russian gunboat Bk 1124 au 1/20e sur plan Captur15
thierry70
thierry70
Membre actif
Membre actif
Messages : 434
Date d'inscription : 22/02/2017
Age : 57
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Sam 4 Nov - 20:32
Et bien voilà du modélisme comme je l'aime à partir des matériaux que l'on a sous la main (même si la carte plastique est achetée).
Très beau début, bravo !
Amicalement.
Thierry
Contenu sponsorisé

Russian gunboat Bk 1124 au 1/20e sur plan Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
