Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Dim 5 Nov - 13:37
Bonjour,

Toujours aussi soigné...
Je n'avais pas pensé au détournement odieux des punchs Evil or Very Mad
Excellente idée, je ne les jetterais plus !

Steph
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 20 Déc - 15:08
Bonjour à tous,



Et merci pour vos encouragements, ça fait toujours plaisir !!  Laughing Laughing Laughing

Alors ensuite le but du jeu a été de coller ces rampes sur les barres transversales de maintien tout en faisant attention à la bonne régularité de la pose! Shocked

Et, l'air de rien, ça a l'air tout bête mais il faut être très vigilant et cela passe, à mon avis, par l'utilisation de gabarit, en l'occurrence, des morceaux de barres d'alu, pour avoir un espace régulier entre les rampes, plus la pose sur une planche épaisse bien plane :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 1333891005764

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 3708741005765

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 3067391005767

Chaque rampe est collée à la cyano et un temps de séchage est bien respectée entre la pose de chaque rampe car j'ai fait "pression" avec les grandes d'alu extérieures pour bien obtenir le bon écartement à chaque fois.

Ensuite les gabarits sont décalés d'un espace pour coller la barre suivante et ainsi de suite.

Ce qui nous donne ceci au final après peinture :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 9197971005774

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 5272291005775

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 8168541005776

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 5123811005777

Voilou, ça avance gentiment, dernière étape, la plate-forme!  Laughing

@+

Alain

PS : Et bien voilà les connaisseurs se sont signalés Steph!!
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 20 Déc - 17:45
Comme tu dis ... Il faut toujours se méfier des ce qui semble simple!
Tu as fais une belle avancée en attendant Wink

_________________
Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Captur15
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Jeu 21 Déc - 12:33
Oui, du travail de pro cheers
FANAKIT
FANAKIT
Membres
Membres
Messages : 70
Date d'inscription : 12/10/2017
Age : 59
Localisation : GERGOVIE

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Lun 25 Déc - 11:34
Je découvre ce ouipe et je suis impressionné par le travail mis en œuvre, c'est du très bel ouvrage! affraid

AU passage, je découvre également le fonctionnement des orgues de Staline.
Rustique, efficace mais dangereux, bref, typiquement soviétique quoi.
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Sam 30 Déc - 11:12
Bonjour à tous,

Et merci pour tous vos commentaires encourageants!!!  Laughing Laughing

Alors juste quelques photos, y'a pas grand chose de plus, simplement pour vous montrer la pose des ces rampes sur le chassis tubulaire par l'intermédiaire de pièces faites en PD :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 4323001005805

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 4941751005806

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 3863221005807

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 9643681005808

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 6166971005809

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 3393491005811

Cela donne une petite idée de ce que cela va donner, pour vous faire patienter jusqu'à la nouvelle année!

Bon réveillon à tous !! Very Happy Very Happy

Alain
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Sam 30 Déc - 11:28
Tout cela me semble bien proche du sujet.
Le soin apporté à l'ouvrage en atteste.
Encore une belle progression pour finir l'année en beauté, si je puis dire sunny

_________________
Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Captur15
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Dim 31 Déc - 10:41
Je ne sais pas ce que j'admire le plus entre la création des pièces et la finesse du montage/collage scratch
Justement, toi qui maîtrise l'élaboration de pièces en PD, te serait-il possible de nous donner un petit cours (logiciel, matériel, matériaux, produits, technique...) Question
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 23 Jan - 16:02
Bonjour à tous,

Voilà la suite avec le début du montage de la plate-forme.
En voici les pièces constitutives :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5821

Dabord la partie fixe de la plate-forme, elle sera fixée sur la coque et donc immobile :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5822

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5823

Ensuite la partie mobile :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5826

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5827

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5825

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5824

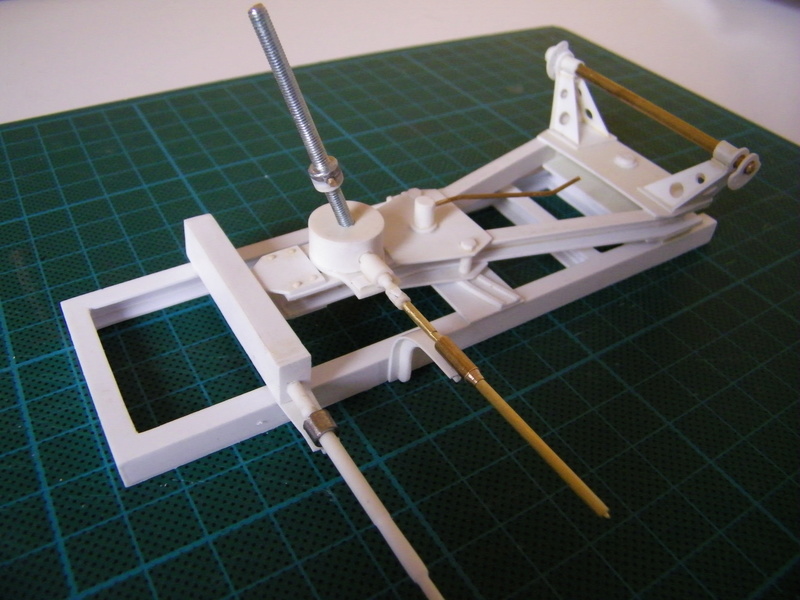

Ensuite le montage de cette partie mobile sur celle fixe :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5830

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5829

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5831

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5828

La manivelle de gauche entraine une tige filetée ( non visible ici ) à l'intérieur de la boite rectangulaire ce qui fait pivoter la plate-forme supérieure autour de son axe à l'arrière.

La manivelle de droite entraine, via un engrenage dans la boite ronde, la tige filetée, qui fixée sur la chassis tubulaire qui viendra ensuite par-dessus, entrainera l'élévation du-dit chassis et des rampes.

Comprendo ??!!  Shocked Shocked

Bon j'admets cela sera plus clair quand le tout sera monté!!!  lol!

A suivre !!

Alain
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 23 Jan - 16:16
Ouaip, effectivement!
On peut juste dire que le travail continu d'être bien soigné.
Comme tu dis... Ce sera plus clair plus tard pour nous drunken
En attendant ... J'ai hâte de comprendre mort de rire

_________________
Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Captur15
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 23 Jan - 20:21
Oui, les futures photos clarifieront ton texte... en tout cas, quel joli meccano... propre et net cheers
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Montage des roquettes

le Mer 24 Jan - 15:22
Bonjour à tous,

En parallèle du montage de la plate-forme, j'ai commencé à fabriquer les roquettes, 16 en tout à faire.

Dabord le corps des fusées a été fabriqué en moulage résine :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5833

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5832

Vous avez le master entre les deux moitiés de moule et donc les pièces débitées avec les encoches où viendront se loger les ailerons.

Les ailerons sont faits en PE, (2 pièces par aileron donc 4 x 2 x 16 = 128 au total!) pour bien avoir les petites rainures de visibles :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5835

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5834

L'interface de collage sera mastiquée avec du Mr Surfacer 500.

Voilà ce que donne le montage final :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5679

et l'arsenal au complet :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5836

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5837

Voilou elles sont quasiment prêtes pour passer en atelier peinture!.

So long

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Jeu 25 Jan - 8:58
La maîtrise de nombreuses techniques te permet d'aller jusqu'au bout de ton rêve de scratcheur... et cela pour notre plus grand plaisir des yeux Shocked
steph13
steph13
Membre super actif
Membre super actif
Messages : 553
Date d'inscription : 24/10/2016
Age : 54
Localisation : marseille

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Jeu 25 Jan - 21:18
Bonjour,

Alain, tu utilises quoi comme produits pour les moulages résine ?
Je compte m'y mettre pour un petit projet à venir bientôt...

Steph
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Montage Katyusha

le Ven 9 Fév - 11:38
Bonjour à tous,

Voilà le temps du montage final de cette "Orgue de Staline" !

Dabord la base fixe sur la navire :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5838

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5839

Ensuite la plate-forme mobile :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5841

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5842

Celle-ci peut légèrement pivoter autour de son axe vertical à l'arrière :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5843

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5840

Ensuite le chassis tubulaire :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5844

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5845

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5846

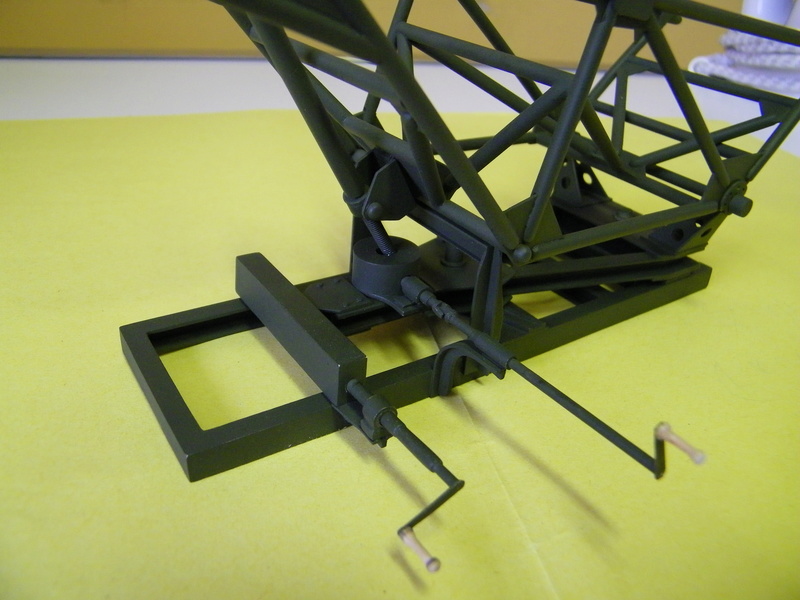

Comme je vous disait la manivelle de droite sert à lever le chassis tubulaire en faisant touner la "grande vis verticale" qui par l'intermédiaire d'une bague solidaire du chassis fait monter mécaniquement celui-ci :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5848

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5847

Pour mieux comprendre le système en vrai :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Bm-13n11

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Bm-13n10

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 W0139610

Ensuite la pose de l'ensemble des rampes :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5852

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5850

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5849

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5851

J'ai rajouté à l'arrière les manettes de mises à feu en rouge que j'avais oublié!

Voilà il ne me reste plus qu'à peindre les roquettes et ça sera définitivement terminé !  Shocked  Shocked

@+

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Ven 9 Fév - 16:14
Certifié conforme à l'original... Basketball
steph13
steph13
Membre super actif
Membre super actif
Messages : 553
Date d'inscription : 24/10/2016
Age : 54
Localisation : marseille

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Ven 9 Fév - 21:57
Bonjour,

Ben oui, un montage fastoche Shocked

Steph
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Katyusha terminée !!!

le Mar 20 Fév - 16:59
Bonjour à tous,

Et voilà ma Katyusha enfin terminée !! :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5854

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5856

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5857

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5853

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5855

Cerise sur le gâteau, un peu de calligraphie cyrillique en plus  Shocked  :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5858

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5859

Alors un petit jeu si cela vous amuse !
Trouvez ce qu'il y a d'écrit sur les roquettes!
Une plaque de chocolat ( à pas cher ...) au premier qui trouve pour les 3 inscriptions!  lol!  lol!  lol!

Alors je ne sais plus si je l'ai dit mais cette "Orgue de Staline" était surnommée Katyusha en l'honneur d'une chanson populaire russe dont vous connaissez surement l'air et que je ne peux m'empêcher de vous mettre :



Prochaine étape, installation sur la coque!

@+

Alain
Ekis
Ekis
Admin
Admin
Messages : 977
Date d'inscription : 27/02/2017
Age : 53

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mer 21 Fév - 14:34
Je n'ai pas trouvé ! Smile

_________________
Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Tete50px-56522c4 Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Signature2019_gde-56522bc
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Chandeliers et filins

le Lun 16 Avr - 17:49
Bonjour à tous,

Voilà la suite du chantier avec la réalisation des chandeliers, 41 à faire avec chacun 2 anneaux ouverts à souder :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5917

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5918

Les voici mis en place avec un fixateur à la base réalisé en PD :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5919

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5921

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5920

Un peu de finition en plus :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5924

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5923

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5925

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5922

La Katyusha en place :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5926

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5927

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5928
alain80
alain80
Membres
Membres
Messages : 66
Date d'inscription : 10/07/2017
Age : 56

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty une vue d'ensemble

le Lun 16 Avr - 18:10
Et voilà une petite vue d'ensemble pour se rendre un peu mieux compte de l'avancée générale :

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5929

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5932

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5930

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5933

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 100_5931

Elle est donc bien avancée mais pas encore tout à fait terminée. il me reste à faire un gros "pot d'échappement" et quelques petites bricoles par ci par là!

@+

Alain
Serge
Serge
Admin
Admin
Messages : 4893
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Lun 16 Avr - 18:41
Et bien que c'est joli tout çà! Tu es bien parti pour le championnat de France je dirais.cheers
Toutes mes félicitations Alain, du travail exceptionnel tout çà! sunny

_________________
Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Captur15
steph13
steph13
Membre super actif
Membre super actif
Messages : 553
Date d'inscription : 24/10/2016
Age : 54
Localisation : marseille

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Lun 16 Avr - 19:39
Bonjour,

Et encore une leçon...
Montage aux petits oignons !

Steph
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2764
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 17 Avr - 9:04
Un bête de concours et un sujet rare qui est un régal pour les yeux : quelle qualité de réalisation cheers cheers cheers cheers
je suis particulièrement impressionné par le rendu des rivets Shocked


Dernière édition par Pollux le Mar 17 Avr - 16:25, édité 1 fois
Zouaverifle
Zouaverifle
Membre actif
Membre actif
Messages : 240
Date d'inscription : 10/12/2016

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

le Mar 17 Avr - 13:02
Du très bel ouvrage, je suis admiratif : cheers

ZR
Contenu sponsorisé

Russian gunboat Bk 1124 au 1/20e sur plan - Page 2 Empty Re: Russian gunboat Bk 1124 au 1/20e sur plan

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
