Voilier RC  Le Youpi Echelle 1/15° environ. Empty Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 18:17
Voici une présentation du "Youpi", voilier Rc extrapolation du Pen Duick.
Le bateau que je suis en train de réaliser
Ce bateau est issu de son concepteur Dom, (Dominique TOURTE).
Un site lui ai consacré:  http://dominiquetourte.wix.com/youpi

Le bateau peut être livré sous différente étapes de construction.
De la coque nue au bateau entièrement réalisé, pour ceux qui préfèrent l'utilisation directe.

J'ai choisi de construire. Chaque bateau est livré avec son N° propre.
Une notice existe pour palier au minimum, et proposer une "forme" de réalisation.

Il n'existe aucune jauge pour ce bateau, c'est voulu par Dom!
Chacun pourra laisser libre cours à sa passion et réaliser le montage qui lui conviendra.
Il existe une quantité de "Youpi" totalement différents les uns des autres...

Je vous propose de retrouver quelques photos de la réalisation qui m'occupe.

Voici pour commencer la notice de construction:

Voilier RC  Le Youpi Echelle 1/15° environ. Captur13

Voilier RC  Le Youpi Echelle 1/15° environ. Captur14

Voilier RC  Le Youpi Echelle 1/15° environ. Captur15

Voilier RC  Le Youpi Echelle 1/15° environ. Captur16

Voilier RC  Le Youpi Echelle 1/15° environ. Captur13

Voilier RC  Le Youpi Echelle 1/15° environ. Captur17

Voilier RC  Le Youpi Echelle 1/15° environ. Captur18

Voilier RC  Le Youpi Echelle 1/15° environ. Captur19

Voilier RC  Le Youpi Echelle 1/15° environ. Captur20

Voilier RC  Le Youpi Echelle 1/15° environ. Captur14

Voilier RC  Le Youpi Echelle 1/15° environ. Captur21

Voilier RC  Le Youpi Echelle 1/15° environ. Captur22
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 18:20
Afin d'aller directe à ce qu'est le bateau une fois fini, je vous propose cette vidéo prise sur un cours d'eau de haute Ardèche, La Drobie:



Voici le Youpi n° 54 sur la Drobie, une jolie rivière pas tellement loin de chez moi.
Pour le moment le miens est encore au stade du montage.

Musique De Litz, Années de Pélerinage...
Album : Litz for Lovers
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 18:27
Au commencement, le bateau arrive par colis via la Poste!
Le bateau m'a été livré coque peinte et gouvernail posé.
Pas de chance... Il arrive avec la proue et la poupe brisée...

Voilier RC  Le Youpi Echelle 1/15° environ. P1090310

Voilier RC  Le Youpi Echelle 1/15° environ. P1090311

Un peu de résine plus tard, les choses sont réparées.
Reste à placer les futurs renforts.
Refaire la peinture de la coque.

Un peu plus tard et la peinture extérieur refaite...

Voilier RC  Le Youpi Echelle 1/15° environ. P1090312

Voilier RC  Le Youpi Echelle 1/15° environ. P1090314

Voilier RC  Le Youpi Echelle 1/15° environ. P1090315

Voilier RC  Le Youpi Echelle 1/15° environ. P1150210

Celui proposé par Dom, le concepteur du kit, ne me plaisait pas.

Voilier RC  Le Youpi Echelle 1/15° environ. Captur25

Rappel du modèle proposé

Voilier RC  Le Youpi Echelle 1/15° environ. P1090313

Je lui préfère le mien en bois lourd et dur.
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 18:38
L'étape suivante est la peinture de l'intérieur de la coque, du sous pont, après la pose des renforts.

Voilier RC  Le Youpi Echelle 1/15° environ. P1150212

Détail du palonnier de barre, mèche de gouverne. l’ensemble est solidifié par la pose d'une pièce de bois prise dans la résine.

Voilier RC  Le Youpi Echelle 1/15° environ. P1150213

Des barreaux destinés à recevoir les servos commande sont fixés à la coque.

Voilier RC  Le Youpi Echelle 1/15° environ. P1150214

Sur ce cliché, la proue est solidifiée par la pose d'une pièce de bois ajustée et collée à la résine.

Le petit " T" placé derrière cette pièce de renfort de proue recevra les attaches où viendront s'attacher les câbles
qui maintiendront le bout dehors. Çà devrait tenir...

C'est le moment de s'occuper du pont.

Le pont est constitué de deux longues pièces principales en balsa. Ces deux pièces collées ensemble reprendront la forme exacte du pont fini.
Elles vont recevoir les renforts en dessous qui permettront la rigidité du pont et les points de renforts au niveau des tirants.
Arrow  Tous les endroits où viendront prendre place les attaches des haubans, des points d'amures.

Deux vue générales:

Voilier RC  Le Youpi Echelle 1/15° environ. P1150215

Voilier RC  Le Youpi Echelle 1/15° environ. P1150216

Voilier RC  Le Youpi Echelle 1/15° environ. P1150217

Une vue sur la trappe qui permettra le réglage de la barre. Le passage de l'axe de la barre de direction.
Sur le pourtours... On peut distinguer les renforts qui vont recevoir la rambarde du voilier

Voilier RC  Le Youpi Echelle 1/15° environ. P1150218

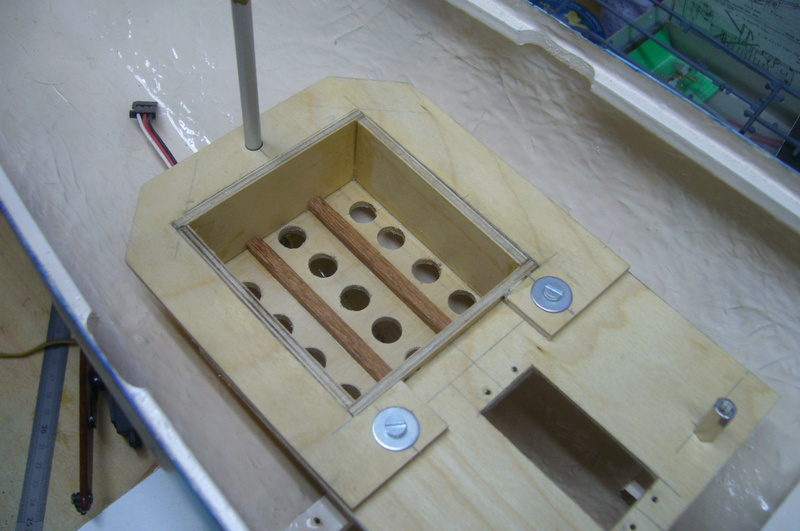

Vue sur la partie centrale du sous pont, l’accès à l’électronique du bord, la réservation de passage du mat.

Vues avant peinture de la pièce:

Voilier RC  Le Youpi Echelle 1/15° environ. P1100710

Voilier RC  Le Youpi Echelle 1/15° environ. P1100711

Voilier RC  Le Youpi Echelle 1/15° environ. P1100712

Voilier RC  Le Youpi Echelle 1/15° environ. P1100713
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 18:41
Le travail de la journée...

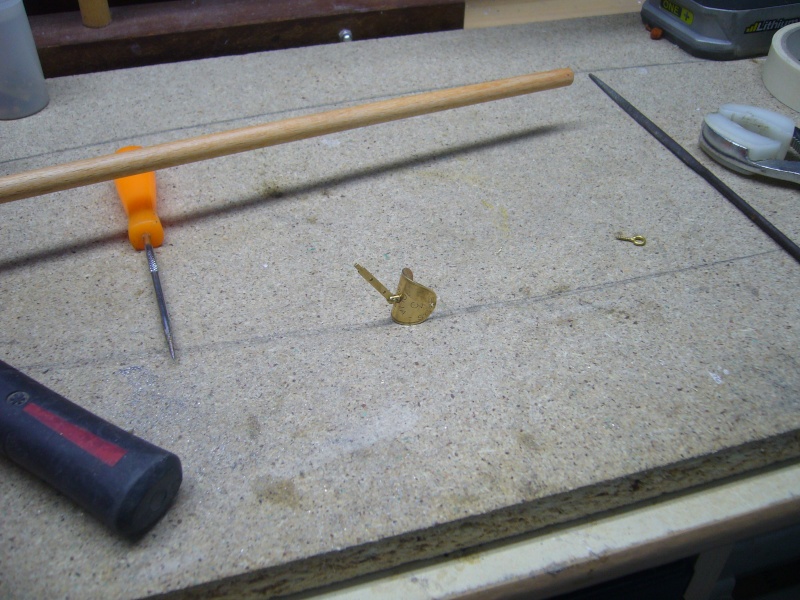

Je vient de réaliser la mâchoire de corne du bateau.
Cette pièce a été taillée dans un appelant à truite.
Les pêcheurs comprendront.
Pour tous les autres c'est une pièce en laiton de forme ovale que j'ai retravaillé, mis en forme.

A ce stade, j'ai complété la pièce d'un axe vertical pour une position parfaite et fonctionner telle la réalité.

Voici quelques clichés:

Voilier RC  Le Youpi Echelle 1/15° environ. P1150411

Voilier RC  Le Youpi Echelle 1/15° environ. P1150412

Voilier RC  Le Youpi Echelle 1/15° environ. P1150413

Voilier RC  Le Youpi Echelle 1/15° environ. P1150414

La pièce en situation,

Voilier RC  Le Youpi Echelle 1/15° environ. P1150415

La repose des servos de commande à également été faite ce matin,

Voilier RC  Le Youpi Echelle 1/15° environ. P1150416

Voilier RC  Le Youpi Echelle 1/15° environ. P1150417

Pour finir, Une petite présentation des bastingages,

Voilier RC  Le Youpi Echelle 1/15° environ. P1150418

Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 18:56
On avance... On continu dans la mâture, voici quelques clichés pour vous montrer l'avancement de mes travaux:

Voilier RC  Le Youpi Echelle 1/15° environ. P1150420

Gros plan sur la liaison du mât et sa continuité dans les hauts.

Voilier RC  Le Youpi Echelle 1/15° environ. P1150423

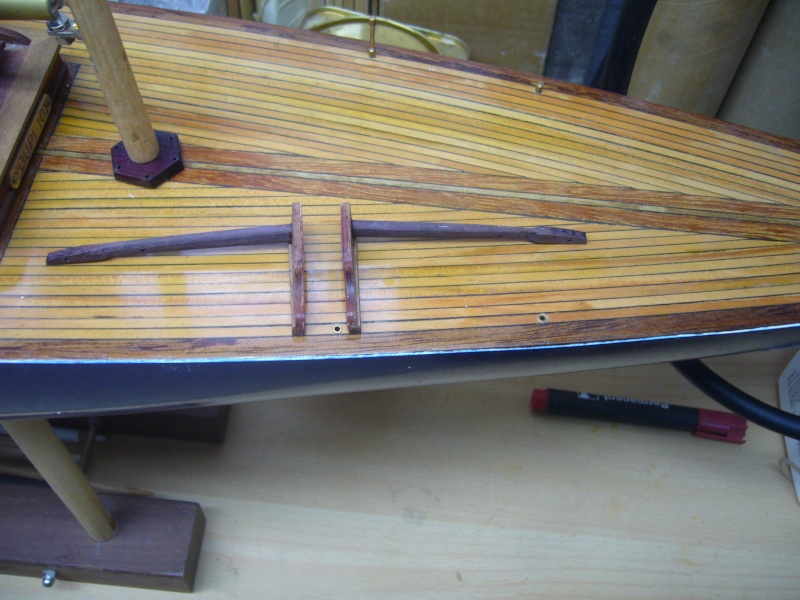

Les voici en ébauches placées sur le pont.

Voilier RC  Le Youpi Echelle 1/15° environ. P1150422

Sur une autre vue
Les barres de flèches ont été taillées dans du bois de violette

On avance...

Voilier RC  Le Youpi Echelle 1/15° environ. P1150424

Présentation sur le mât
Il est temps de s'occuper des "ferrures" de renfort. (Elle seront en laiton Wink  )

Voilier RC  Le Youpi Echelle 1/15° environ. P1150517

Une présentation sur le mât.

Voilier RC  Le Youpi Echelle 1/15° environ. P1150518

Le plus compliqué avec cette maquette c'est "l'absence relative de réelles indications", "consignes".
Il faut un temps considérable pour tout vérifier, "caser çà dans un coin de sa tête" pour se dire...
Tient quand je serais là , faudra que je pense à ce truc là, etc...
Je risque pas "Alzheimer", enfin pas de suite lol!
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 21:50
Mais bon...
Même avec un plan hyper détaillé, je n'arrive pas à tout suivre à la lettre.
Je ne peux m'empêcher de prendre les chemins de traverses quand je construit.

On continu sur le beaupré, voici les différentes étapes de la réalisation.
Je souhaite alléger au maximum le visuel de cette pièce.
J'ai pas envie d'un aspect "usine à gaz" sur cet endroit "chargé" en différents points d'amures.

Quelques clichés:

Voilier RC  Le Youpi Echelle 1/15° environ. P1150526

Voilier RC  Le Youpi Echelle 1/15° environ. P1150527

Voilier RC  Le Youpi Echelle 1/15° environ. P1150528

Voilier RC  Le Youpi Echelle 1/15° environ. P1150529

Voilier RC  Le Youpi Echelle 1/15° environ. P1150530

Détail sur le sertissage du tendeur et le support:

Voilier RC  Le Youpi Echelle 1/15° environ. P1150531

Voilier RC  Le Youpi Echelle 1/15° environ. P1150533

Pour ce qui est des matériaux...

Je prends un peu ce qui traine dans mes boîtes à rabios.
Je me fournis chez CAP Maquette pour certaines pièces un peu compliquées à réaliser avec les outils dont je dispose.
Mais pas seulement, j’achète de temps à autre des lots d’accastillage sur ebay par exemple.

Un fournisseur que j’affectionne beaucoup, WEBER Métaux:

Voilier RC  Le Youpi Echelle 1/15° environ. P1150534

Chez ce fournisseur, je trouve pas mal de profilés qui me servent à la réalisation de certaines pièces

J'ai aussi des fournisseurs avec qui je me suis engagé à une clause de discrétion Laughing
Pour le beauprés par exemple Basketball
Oui, j'essaye de fabriquer par moi même un maximum de choses, Je détourne aussi pas mal de choses de la vie courante.

Et non, les pièces que tu vois et qui sont mises en œuvre ne sont pas fournie.
Soyons honnéte sur ce point spécifique des fournitures apportées par l'Artisan.

Le bateau est disponible avec une bonne partie de l’accastillage et ce pour le réaliser dans le "jus" de l'Artisan.
Disons que cela ne m'a pas convenu, ce que j'ai reçu.
Je refais donc beaucoup de choses "à ma main".

L’avantage d'avoir fait l’acquisition de ce kit, sous cette forme, me permet de gagner du temps
sur la compréhension des choses, même si cela me coûte plus cher!

Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 22:01

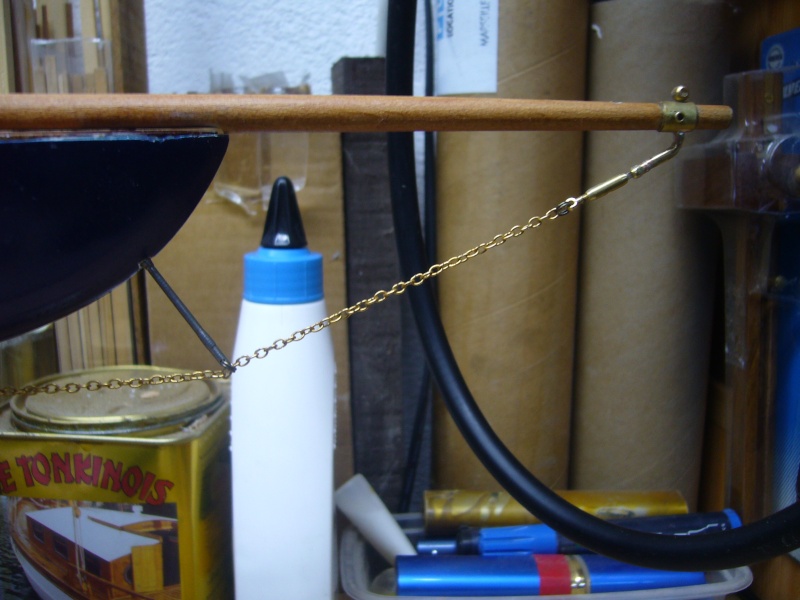

Quelques clichés sur la suite... Présentation de la chaine de tension du beauprés:

Voilier RC  Le Youpi Echelle 1/15° environ. P1150535

Voilier RC  Le Youpi Echelle 1/15° environ. P1150536

Pour revenir sur la construction du pont, de son lattage.
Comme évoqué en amont de ce post, le pont est constitué de deux planches de Balsa d'environ 3mm livrées avec le kit.
J'ai souhaité apporter un renfort substantiel sous le pont afin d'apporter une rigidité accrue, utile à une bonne tenue du pont.
La partie supérieur du pont elle, est plaquée par le lattage en Pin d’Oregon.

Voici quelques clichés afin de compléter mes propos:

Voilier RC  Le Youpi Echelle 1/15° environ. P1100611

Dés ce premier cliché, il est visible que l'aspect final du bateau est déjà là.
Tout est place pour que les hiloires sortent à leurs places prévues.
C'est le moment des choix de la finition que l'on souhaite donner à son bateau.

Voilier RC  Le Youpi Echelle 1/15° environ. P1100612

Un détail sur la reprise du palonnier de commande du safran, celui d'origine ne me convenait pas.
Voici un exemple de pièce détournée de son usage domestique, nous somme en présence d'un domino pour électricien.

Voilier RC  Le Youpi Echelle 1/15° environ. P1100613

Nous sommes sur la poupe du bateau, une pièce reprend la fin du lattage pour "coller" le plus possible à la réalité.
Et aussi parce j'aime bien!

Voilier RC  Le Youpi Echelle 1/15° environ. P1100614

Le lattage se pose sans réel souci, c'est juste du temps et de la patience.
Une astuce donnée par l'Artisan consiste à coller les baguettes en pin d'Oregon sur du "canson" noir pour marquer le calfatage entre les lattes.
Les lattes sont alors découpées une à une du canson une fois le séchage fini... C'est long  Shocked

Le lattage commence par le bord extérieur des pièces de Balsa réunies en leurs centre, c'est à dire ...
Et c'est paradoxale pour aller à l'intérieur de la coque.
Je vous invite à bien vérifier les choses sur ce point précis de la construction.
Arrow  Surtout sur la précision des pièces fournies. Arrow

On continu:
Nous voici du coté de la proue cette fois ci.

Voilier RC  Le Youpi Echelle 1/15° environ. P1100615

Les hiloires de la partie centrale sont posés, le lattage d'entourage des hiloires commence à sortir.

Voilier RC  Le Youpi Echelle 1/15° environ. P1100619

Voilier RC  Le Youpi Echelle 1/15° environ. P1100621

Comme on peut le distinguer sur les photos, le fait que le support du pont soit en balsa apporte un confort d'utilisation pour placer les aiguilles qui plaquent
les lattes les unes au autres.

Voilier RC  Le Youpi Echelle 1/15° environ. P1100617

Voilier RC  Le Youpi Echelle 1/15° environ. P1100714

A ce stade les choses avancent tranquillement, il ne faut pas s’inquiéter des traces de colle,
l'encollage se doit d'être particulièrement généreux pour venir combler tous les espaces entre le lattage et le pont.

Voilier RC  Le Youpi Echelle 1/15° environ. P1110010
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 16 Sep - 22:10
Un autre point important sur cette maquette est le pont constitué de balsa .
Du fait de cette particularité, dans un premiers temps...
Sur la face sous le pont ...
J'ai posé plusieurs couches de vernis dilué pour bien nourrir le Balsa...
Cela a, bien sûr, été fait après avoir, collé tous les renforts utiles, posé les hiloires.
J'ai repeint le tout avec une peinture "Glycéro",  plusieurs mois après pour donner l'aspect visible actuel.
Je suis pas très rapide   Wink
Le pont n'est toujours pas collé à la coque, je ne le ferais qu'à la fin de la construction du bateau,
contrairement aux indications données sur la notice de montage.
Pour ce qui concerne la coupe des baguettes de bois et leurs ajustages.
J'aime bien utiliser la petite meuleuse "Proxxon" qui apparait de temps à autres sur les clichés.
Voici une vidéo de cette machine:



Cela ne m’empêche pas d'utiliser, dans un premier temps, ou une scie à chantourner,
ou une scie à ruban pour dégrossir.



_________________
denis26
denis26
Membre actif
Membre actif
Messages : 240
Date d'inscription : 18/09/2016
Age : 68
Localisation : Pierrelatte
http://miniflottelapalud.forumactif.org/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 14 Oct - 9:42
bonjour

Très joli bateau et très agréable a faire naviguer, quelques images prises à Pierrelatte, sur la lac

https://goo.gl/photos/wcaKrnk1rDunCjD26

https://goo.gl/photos/tVpyci8C83XjU54ZA

https://goo.gl/photos/BykafVTbW5fBtVbYA

https://goo.gl/photos/cTUbnK98c2esvgfB7

Ne pas croire que le bateau soit facile, il y a quelques réglages a faire, et les premières sorties tenir compte de la météo, le bateau est léger ne l'oubliez pas, sinon vous le regarder vivre sa vie sans vous, rassurez vous, quasiment insubmersible, il n'a pas l'inertie d'un gros bateau de  ! kg

Bonne navigation,, je crois avoir trouvé pour mettre des liens, et l'album est public, les photos sont disponibles

sunny  sunny

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Tuiga_20 Voilier RC  Le Youpi Echelle 1/15° environ. Img_4710 Tuiga et SK en action Voilier RC  Le Youpi Echelle 1/15° environ. Img_5511
denis26
denis26
Membre actif
Membre actif
Messages : 240
Date d'inscription : 18/09/2016
Age : 68
Localisation : Pierrelatte
http://miniflottelapalud.forumactif.org/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 14 Oct - 10:14
une petite précision pour ceux qui construisent le Youpi, pour le renvoi d'écoute il doit être placé en avant du déplacement maximum du bras pour être efficace, si vous l'implantez comme sur le plan çà ne fonctionnera pas correctement, arrive un moment ou le débattement sera réduit

la course du bras du treuil n'est pas obligatoirement dans l'axe du pont plein débordé, gardez vous une dizaine de degrés, passé un certain angle vous ne bordez plus vos voiles,(l'axe de traction est décentré de l'axe de sortie de l'écoute) faites des essais a blanc, pour choquer ce n'est pas genant, sauf a ce que la bôme ne doit jamais prendre appui sur les haubans.

ne pas oublier d'installer une poulie double sur le bras des deux voiles d'avant, la circulation de l'écoute sera plus fluide, idem pour la GV, poulie simple

je n'ai jamais eu de soucis avec ce montage, et n'oubliez pas la cale sous le pont si le mat repose dessus, sinon avec la tension des haubans vous créer une fissure et une entrée d'eau

bonne navigation avec un superbe voilier de petit temps, c'est là qu'il excelle comme dans la brise.

sunny

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Tuiga_20 Voilier RC  Le Youpi Echelle 1/15° environ. Img_4710 Tuiga et SK en action Voilier RC  Le Youpi Echelle 1/15° environ. Img_5511
lionel45
lionel45
Membre actif
Membre actif
Messages : 174
Date d'inscription : 12/09/2016
Age : 64
Localisation : Sens

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 14 Oct - 19:02
Un très agréable montage propre comme j'aime Very Happy et les lignes de ce voilier sont superbes Wink

_________________
Amicalement
Lionel  Wink
Ekis
Ekis
Admin
Admin
Messages : 1049
Date d'inscription : 27/02/2017
Age : 53

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Mer 31 Mai - 1:27
Ah oui, quand même... Superbe voilier ! C'est vrai que tu es, aussi, doué pour travailler le bois... Wink

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Tete50px-56522c4 Voilier RC  Le Youpi Echelle 1/15° environ. Signature2019_gde-56522bc
GOELAND
GOELAND
Membres
Membres
Messages : 99
Date d'inscription : 18/05/2017
Age : 64
Localisation : ANZIN (dept 59)

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Mer 31 Mai - 9:27
Alors toi aussi tu es "tombé"dedans...
J'aimerais bien mais j'ai renoncé "because" en fauteuil roulant c'est ingérable a tous points de vue hélas...

Sinon ta construction est bien belle,BRAVO cheers !
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Mer 31 Mai - 10:25
Merci les garçons sunny
Je pense que se sera bien lui, après la moto, de passer sur le plan de travail.
Il a assez attendu.
J'ai des freins envers cette maquette.
Deux questions me taraude...
Comment coller le pont à la coque sans que les choses ne soient irréversibles.
Le joint souple comme un mastic type "Rubson" serait une idée.
La question dans la question serait un collage définitif.
Ne serait il pas plus probant, en fait, est ce une bonne idée de vouloir faire "démontable"?
Le deuxième question est tout aussi cornélienne.. Comment calculer la mesure du fil d'écoute sous le pont pour border les voiles.
Dois je placer un renvoi d'angle depuis le, les points d'amures sous la coque.
Voilà de quoi me faire bouillir les neurones.

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Captur15
denis26
denis26
Membre actif
Membre actif
Messages : 240
Date d'inscription : 18/09/2016
Age : 68
Localisation : Pierrelatte
http://miniflottelapalud.forumactif.org/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Dim 4 Juin - 11:43
pour la coque, et éviter les infiltrations, colle ta coque au mastic marine, un boudin de colle le long de la coque, et pose du pont, aucun risque d'entrée d'eau, le Youpi navigue gité, j'en garde un mauvais souvenir......la colle avait décidé de ne plus coller, j'avais une fissure qui sous les efforts dus à la gite laissait passer l'eau, j'ai cherché longtemps d'ou cela venait, elle n'était pas visible.

bien sur, suivant que le pont couvre ou non le bord de coque, cela devient irréversible, mais c'est solide et surtout une entrée d'eau en moins à trouver

pour le réglage de tes écoutes, je le faisais au niveau de l'accroche sur la bôme et les focs, en gardant un cran ou deux de trims pour affiner en navigation, au départ tu vas tâtonner pour trouver la bonne ouverture et le bon réglage, pas la meilleure solution, sauf a conserver un bout de fil qui pendouille

l'autre solution est d'avoir des réglage dans la coque, avec des 3 trous sur l'écoute, entre le point d'ancrage sous le pont au centre pour les voiles d'avant, et juste avant le servo de barre pour la GV, l'écoute passe en renvoi par la poulie sur le bras de treuil vers tes voiles, mais attention, il ne faut pas que cela bouge

l'idée est de faire un noeud sur le fil pour le bloquer quand tu as trouvé la bonne longueur, pour qu'il ne glisse pas, tout en gardant un peu d'amplitude pour affiner, il y a assez de longueur "morte" pour le faire, pas besoin de renvois, le plus difficile est d'ajuster le point de tire maxi de ton bras pour ne pas limiter la course de l'écoute au plein choqué

et si çà chauffe trop, lève la soupape et laisse partir la vapeur, et refais le plein pour que la chaudière ne chauffe pas à vide!

sunny sunny




_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Tuiga_20 Voilier RC  Le Youpi Echelle 1/15° environ. Img_4710 Tuiga et SK en action Voilier RC  Le Youpi Echelle 1/15° environ. Img_5511
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Dim 4 Juin - 15:03
Ben je suis pas contre que tu sois là et de voir tout çà ensemble....
Avant ou après le repas....
Pour éviter les coup de soupapes...
Je te laisses le choix du "Pape", c'est pas loin de chez toi!

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Captur15
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Mar 11 Juil - 19:30
Et bien voilà, c'est repartit pour le Youpi.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240118

Première photo de la reprise du travail, laissé en cours.
Pose d'un "début de platine radio":

Voilier RC  Le Youpi Echelle 1/15° environ. P1240117

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Captur15
Ekis
Ekis
Admin
Admin
Messages : 1049
Date d'inscription : 27/02/2017
Age : 53

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Mar 11 Juil - 19:57
C'est une belle bête quand même !! Smile

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Tete50px-56522c4 Voilier RC  Le Youpi Echelle 1/15° environ. Signature2019_gde-56522bc
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Jeu 13 Juil - 13:22
Après plusieurs tentatives d'agencements...
J'en suis là:

Voilier RC  Le Youpi Echelle 1/15° environ. P1240119

Il me fallait remonter la hauteur du palonnier du bras de tirage des écoute par rapport au palonnier
du servo de la barre de gouvernail.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240120

Il me reste à réaliser le fond de la baignoire, qui va accueillir l'électronique.
Le font sera percé en plusieurs endroits pour laisser passer les éventuelles rentrées d'eau.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240122

Présentation avec capot en place. La baignoire, en dessous, reste très accessible.
La batterie et le récepteur ne traineront pas, en fond de coque, dans l'eau.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240123

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Captur15
denis26
denis26
Membre actif
Membre actif
Messages : 240
Date d'inscription : 18/09/2016
Age : 68
Localisation : Pierrelatte
http://miniflottelapalud.forumactif.org/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Jeu 13 Juil - 18:36
salut

beau travail, pour moi il y a une petite amélioration à faire sur le circuit d'écoutes, une poulie double sur le bras des écoutes de foc et une simple sur l'opposé, plus un point d'ancrage de tes écoutes en renvoi, l'utilisation de la poulie facilite le travail du servo, j'ai utilisé ce système sur le mien.

perso je n'aime pas les émerillons pour faire filer des écoutes, risque de noeuds autour avec une écoute non tendue, sans parler du fait que cela peut provoquer un cisaillement, sans parler du fait qu'une poulie permet de démultiplier l'effort de traction

en tout cas beau travail, de mon coté j'avance doucement j'ai refais ma bome sur Tuiga, mat presque terminé, je dois l'électrifier..............quelques taquets a terminer et il retourne dans son élément


_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Tuiga_20 Voilier RC  Le Youpi Echelle 1/15° environ. Img_4710 Tuiga et SK en action Voilier RC  Le Youpi Echelle 1/15° environ. Img_5511
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Jeu 13 Juil - 19:37
Rien n'est encore "fixé" sur ce point!
Les émerillons sont là, mais c'est pas certain qu'il restent.
J'en suis pas encore au circuit d'écoute en faite.
Mais çà va venir et tu ne seras pas de trop pour passer cette étape compliquée pour moi. lol!

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Captur15
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Jeu 13 Juil - 20:21
Le bateau ce soir:

Comme vous le remarquerez, la baignoire ne vient pas en contacte des bords de la coque.
C'est afin de laisser passer l'eau sans la récupérer au passage lors des bords un peu mouillés.
Bords, qui ne manqueront pas de se faire connaitrent au moment voulu.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240124

la baignoire intérieur est terminée, reste juste à la vernir au dessus et la peindre en dessous.
Deux petits liteaux en bois exotique sont mis au fond pour parfaitement isoler la batterie de l'eau.
Les trous sont en suffisance pour évacuer confortablement les entrées d'eau.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240125

J'ai placé un renfort pour fixer...  "Encore un peu plus", le tube de pied mat à la coque, via cette baignoire.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240128
la batterie trouve largement sa place  mais reste bien calée dans cette espace.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240127
Premier essai avec un récepteur de la Gamme Pico Multiplex.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240126
Second essai avec un récepteur au format plus classique, pas de souci non plus.

Voilier RC  Le Youpi Echelle 1/15° environ. P1240129
vue de l'ensemble avec le pont présenté, tout reste simple d’accès.

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Captur15
Serge
Serge
Admin
Admin
Messages : 5028
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 14 Juil - 18:50
La pièce est finie:

Voilier RC  Le Youpi Echelle 1/15° environ. P1240130

Voilier RC  Le Youpi Echelle 1/15° environ. P1240131

Voilier RC  Le Youpi Echelle 1/15° environ. P1240132

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Captur15
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2921
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

le Ven 14 Juil - 23:09
Serge, tu es un maquettiste plein de talent, astucieux et aux compétences variées... Quand tes oiseaux te laissent un peu de temps, tu peux réaliser, de la plus belle des façons, aussi bien une moto, une auto, un navire en plastique ou en bois... et je me contente ici de ne parler que de ce que j'ai pu voir... cheers
Merci pour tous ces posts plein d'enseignements Basketball

_________________
Voilier RC  Le Youpi Echelle 1/15° environ. Akitsu23

"Je suis persuadé que notre propre avenir passe par la réintroduction, dans nos sociétés modernes, des principes de vie qui fondent les sociétés racines." Eric Julien
Contenu sponsorisé

Voilier RC  Le Youpi Echelle 1/15° environ. Empty Re: Voilier RC Le Youpi Echelle 1/15° environ.

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
