Chébec (Xebec) 1753 - 1/60 - Amati
Jeu 02 Mar 2017, 16:31
Je vous présente, comme promis, le montage du Xebec, kit tout bois "Sciabecco del 1753", chébec, bateau méditerranéen à voiles latines de chez Amati au 1/60è.
Il mesure environ 72cm de long, 50 de haut et 14 de large.
Petite présentation des éléments, des plans, et tout début de chantier...
Ponçage et montage à blanc des couples et de la fausse quille.
Et pour le fun, les 3 mâts carrés et leur emplanture curieuse
Bordage avec la pose des 2 premières virures.

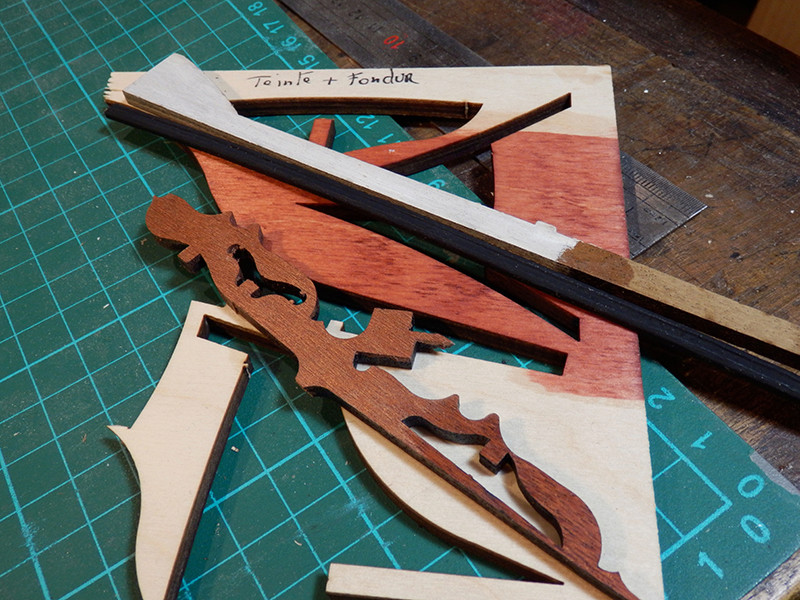

Premiers essais de teintes aussi avec un bateau acajou, quelques fois tirant sur le cuivre grâce à une patine, mais aussi du blanc cassé recouvert de patine Terre pour donner un côté vieilli, et bien sûr quelques touches de noir (j'aime le noir...). On verra au fur et à mesure.
La coque
Les mâts avec taille au carré...
Et une vision de la longueur de la vergue de grand mât (qui sera en 2 parties et courbée).
Le pont est juste posé.
(tous les éléments sont montés à blanc sur les photos)
- la coque s'habille de virures en virures, pour ce 1er bordage,
- les éléments de pont sont faits : ponçage, teinture, fondur,
- la chaloupe est finalisée avec ses accessoires (collés plus tard une fois en place),
- les mâts sont terminés, taillés, peints,
- les canons sont peints et passés à la poudre de graphite (pas de brunisseur possible sur leur métal pseudo cuivre...),
- les affûts sont peints en rouge sombre, les roues (solidaires en métal) en noir mat,
- les futures décos métal (non visibles sur les photos) sont traitées bronze ancien,
- les voiles faites !
En cours :
- toujours la coque bien sûr,
- création des doubles vergues...
Edit : la recréation en bois du grand caillebotis de la dunette arrière est faite, la pièce en plastique rouge à découper d'Amati à côté :
Entre 2 virures, le gréement.
- Les grandes vergues de ce bateau sont taillées, trempées un moment pour les ramollir un peu,
- Mise en place du gabarit pour les contraindre en arc,
- et coller les 2 parties de chacune, le tout devant un chauffage soufflant pour conserver la forme en séchant,
- enfin, le résultat avant peinture, en vérifiant avec les voiles.
La coque terminée ! 'fin pour le premier bordé.
Suite :
- le double bordé apparait,
- le doublage intérieur de la muraille se découpe, avec un effet de teintes naturelles du même bois,
- les éléments de pont sont faits et teintés,
- les canons n'attendent plus que leurs montage et alignement finaux,
- les vergues sont teintées aussi,
- le pont principal va être collé,
- le caillebotis de poupe en place et teinté,
- etc...
Il mesure environ 72cm de long, 50 de haut et 14 de large.
Petite présentation des éléments, des plans, et tout début de chantier...
Ponçage et montage à blanc des couples et de la fausse quille.
Et pour le fun, les 3 mâts carrés et leur emplanture curieuse
Bordage avec la pose des 2 premières virures.
Premiers essais de teintes aussi avec un bateau acajou, quelques fois tirant sur le cuivre grâce à une patine, mais aussi du blanc cassé recouvert de patine Terre pour donner un côté vieilli, et bien sûr quelques touches de noir (j'aime le noir...). On verra au fur et à mesure.
La coque
Les mâts avec taille au carré...
Et une vision de la longueur de la vergue de grand mât (qui sera en 2 parties et courbée).
Le pont est juste posé.
(tous les éléments sont montés à blanc sur les photos)
- la coque s'habille de virures en virures, pour ce 1er bordage,
- les éléments de pont sont faits : ponçage, teinture, fondur,
- la chaloupe est finalisée avec ses accessoires (collés plus tard une fois en place),
- les mâts sont terminés, taillés, peints,
- les canons sont peints et passés à la poudre de graphite (pas de brunisseur possible sur leur métal pseudo cuivre...),
- les affûts sont peints en rouge sombre, les roues (solidaires en métal) en noir mat,
- les futures décos métal (non visibles sur les photos) sont traitées bronze ancien,
- les voiles faites !
En cours :
- toujours la coque bien sûr,
- création des doubles vergues...
Edit : la recréation en bois du grand caillebotis de la dunette arrière est faite, la pièce en plastique rouge à découper d'Amati à côté :
Entre 2 virures, le gréement.
- Les grandes vergues de ce bateau sont taillées, trempées un moment pour les ramollir un peu,
- Mise en place du gabarit pour les contraindre en arc,
- et coller les 2 parties de chacune, le tout devant un chauffage soufflant pour conserver la forme en séchant,
- enfin, le résultat avant peinture, en vérifiant avec les voiles.
La coque terminée ! 'fin pour le premier bordé.
Suite :
- le double bordé apparait,
- le doublage intérieur de la muraille se découpe, avec un effet de teintes naturelles du même bois,
- les éléments de pont sont faits et teintés,
- les canons n'attendent plus que leurs montage et alignement finaux,
- les vergues sont teintées aussi,
- le pont principal va être collé,
- le caillebotis de poupe en place et teinté,
- etc...
Dernière édition par Rehomren le Jeu 02 Mar 2017, 16:43, édité 5 fois
- EkisAdmin
- Messages : 2001
Date d'inscription : 27/02/2017
Age : 58
suite chébec
Jeu 02 Mar 2017, 16:36
La coque a reçu son 2è bordage. On va pouvoir passer au pont et son lattage particulier...
Les sabords sont percés, la coque a reçu sa teinte et une couche de fondur. Le bas de cale, sous la ligne de flottaison, sera blanc/crème avec une patine, comme les mâts.
On commence à voir à quoi ce chébec ressemblera :
- la ligne de flottaison et la quille sont passées en blanc,

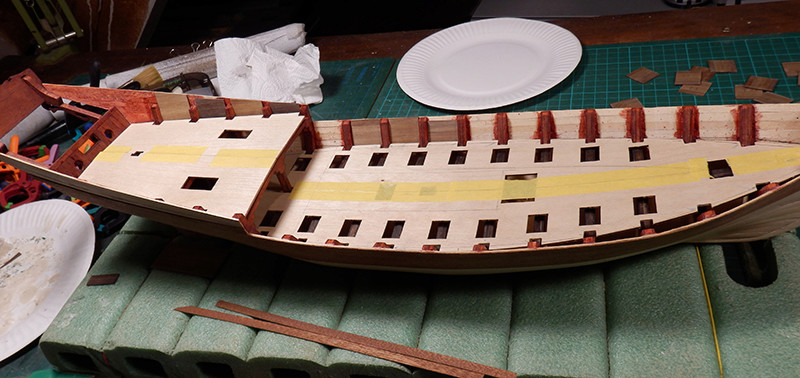

- la premières lattes du pont principale son posées, avec découpe des jambages,
- le pont supérieur est fait en hêtre (posé à blanc, bien sûr ), et m'a servi pour voir le choix des couleurs, de l'incrustation de lattes de décor et d'entraînement pour le principal avec la pose de 2 caillebotis,
- les voiles ont leur ralingue, les antennes leurs bouts de renfort,
- la chaloupe est définitivement dans ses couleurs (reste un peu de décor, mais ce sera après)
Tous les éléments de pont sont prêts quand le pont sera latté : gros boulot en cours avec lattes en arc et caillebotis incrustés dans le plancher à la pose...

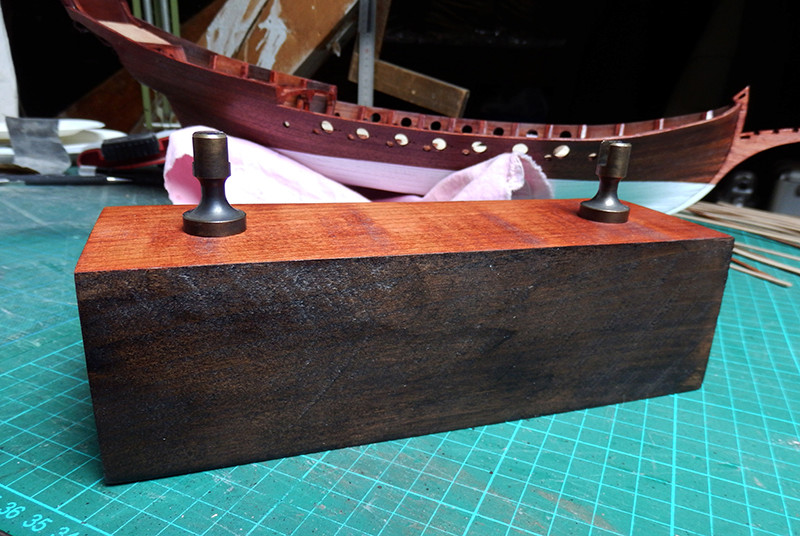

Entre 2 lattes de pont, j'ai fait le socle. C'est un carrelet de merisier en 2 teintes. Ça ne ressemble pas vraiment à un ber, mais je trouve ça plus dépouillé pour mettre le bateau en valeur.
Le pont est fait, ouf !
- les lattes ont été ajustées,
- les caillebotis de bord arasés,
- le pilier central de la 1ère arche me dérangeait en contreplaqué apparent... il a été coupé et remplacé par une colonne,
- le contour de la batterie est plaqué en arche avec la latte de déco, le centre du pont est droit en noyer pour rappeler la muraille.
Construction des arcs des lattes et mise a niveau des caillebotis de la batterie :
Le lattage du centre :

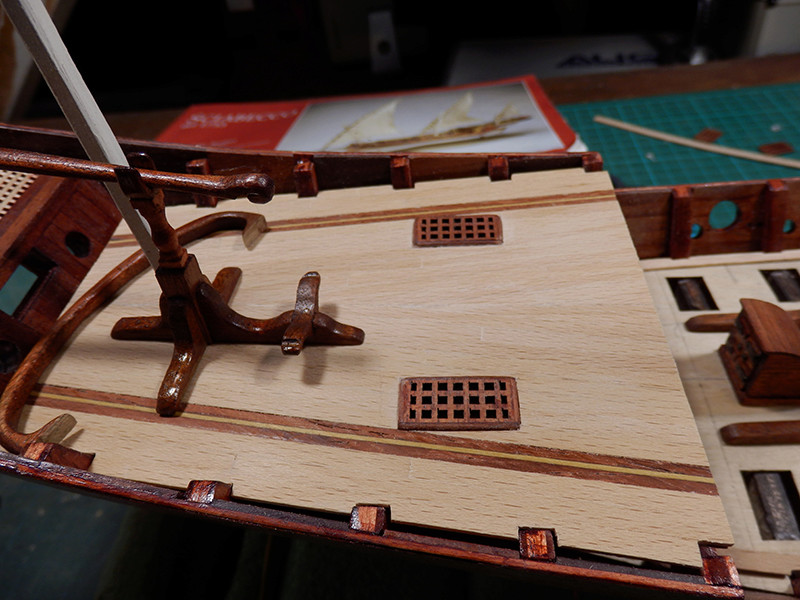

Avec des éléments de pont posés :
il manque une couche de fondur pour faire un peu ressortir tout ça.
nb: le pont supérieur est juste posé pour la photo...
Les gouttières sont posées, l'habillage des jambettes aussi.

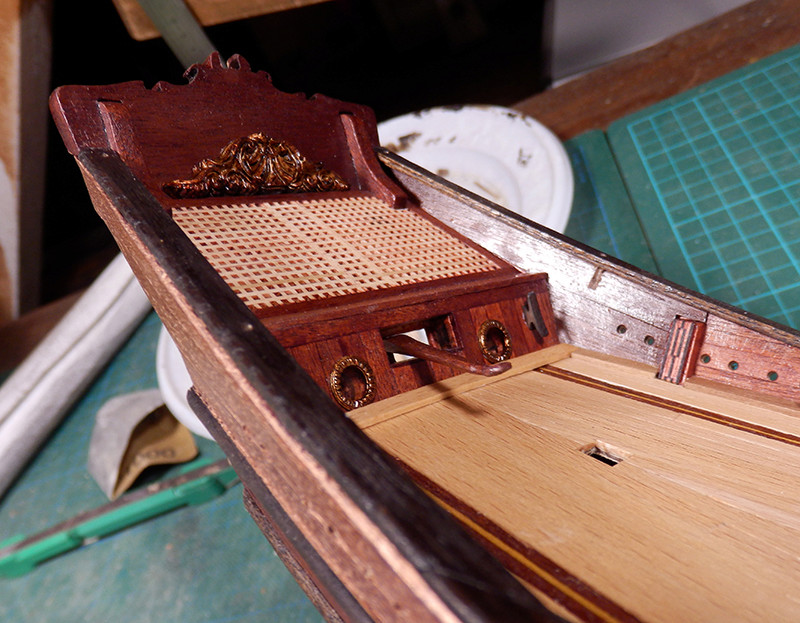

Et avant de coller le pont de la dunette arrière, un peu de décor pour habiller la soute dont on ne verra plus que la moitié en se penchant vraiment.
La cale n'a pas été faite pour coller à une réalité historique, mais simplement pour donner l'illusion d'un espace occupé lorsqu'on regarde par le pont. Il est vrai qu'on ne voit plus la totalité des éléments (mais un bout de chacun) depuis que la dunette est en place. Mais tout a été placé pour conserver la profondeur sans apercevoir les limites du lattage et des faux couples du kit. Une sorte de trompe l’œil simplement...
Les sabords sont percés, la coque a reçu sa teinte et une couche de fondur. Le bas de cale, sous la ligne de flottaison, sera blanc/crème avec une patine, comme les mâts.
On commence à voir à quoi ce chébec ressemblera :
- la ligne de flottaison et la quille sont passées en blanc,
- la premières lattes du pont principale son posées, avec découpe des jambages,
- le pont supérieur est fait en hêtre (posé à blanc, bien sûr ), et m'a servi pour voir le choix des couleurs, de l'incrustation de lattes de décor et d'entraînement pour le principal avec la pose de 2 caillebotis,
- les voiles ont leur ralingue, les antennes leurs bouts de renfort,
- la chaloupe est définitivement dans ses couleurs (reste un peu de décor, mais ce sera après)
Tous les éléments de pont sont prêts quand le pont sera latté : gros boulot en cours avec lattes en arc et caillebotis incrustés dans le plancher à la pose...
Entre 2 lattes de pont, j'ai fait le socle. C'est un carrelet de merisier en 2 teintes. Ça ne ressemble pas vraiment à un ber, mais je trouve ça plus dépouillé pour mettre le bateau en valeur.
Le pont est fait, ouf !
- les lattes ont été ajustées,
- les caillebotis de bord arasés,
- le pilier central de la 1ère arche me dérangeait en contreplaqué apparent... il a été coupé et remplacé par une colonne,
- le contour de la batterie est plaqué en arche avec la latte de déco, le centre du pont est droit en noyer pour rappeler la muraille.
Construction des arcs des lattes et mise a niveau des caillebotis de la batterie :
Le lattage du centre :
Avec des éléments de pont posés :
il manque une couche de fondur pour faire un peu ressortir tout ça.
nb: le pont supérieur est juste posé pour la photo...
Les gouttières sont posées, l'habillage des jambettes aussi.
Et avant de coller le pont de la dunette arrière, un peu de décor pour habiller la soute dont on ne verra plus que la moitié en se penchant vraiment.
La cale n'a pas été faite pour coller à une réalité historique, mais simplement pour donner l'illusion d'un espace occupé lorsqu'on regarde par le pont. Il est vrai qu'on ne voit plus la totalité des éléments (mais un bout de chacun) depuis que la dunette est en place. Mais tout a été placé pour conserver la profondeur sans apercevoir les limites du lattage et des faux couples du kit. Une sorte de trompe l’œil simplement...
- HoulléMembre super actif
- Messages : 535
Date d'inscription : 18/01/2017
Age : 79
Localisation : Lorraine
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Dim 05 Mar 2017, 17:31
Et bien chapeau et bravo pour la présentation de cette maquette et de son pas à pas de montage bien commenté.
Je sais le temps que sa prend, alors un énorme MERCI pour ce travail.
Je crois que je ne vais pas rester longtemps à choisir ma prochaine maquette aprés la Recouvrance.
Tout est calé dans mes favoris !
Je vais relire et relire avec grand plaisir ce post !
Un partage que beaucoup apprécierons, MERCI.
Je sais le temps que sa prend, alors un énorme MERCI pour ce travail.
Je crois que je ne vais pas rester longtemps à choisir ma prochaine maquette aprés la Recouvrance.
Tout est calé dans mes favoris !
Je vais relire et relire avec grand plaisir ce post !
Un partage que beaucoup apprécierons, MERCI.
_________________
Bien amicalement,
Daniel.
" La verité de demain se nourrit de l'erreur d'hier "
A.de St Exupéry
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Dim 05 Mar 2017, 20:11
- InvitéInvité
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Dim 05 Mar 2017, 23:04
Bonsoir Rehomren
magnifique présentation de ce modèle avec un superbe démarrage du chantier
je t'en souhaite une bonne suite
@mitié Laurent
magnifique présentation de ce modèle avec un superbe démarrage du chantier
je t'en souhaite une bonne suite
@mitié Laurent
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Lun 06 Mar 2017, 09:50
Je vois que tu as pris soin de poncer toutes traces de brûlures sur tes pièces.
Le rendu te remercie largement dans les différentes teintes que tu as placées.
Tout est homogène.
La pièce de proue en est un bel exemple de réussite.
Le rendu te remercie largement dans les différentes teintes que tu as placées.
Tout est homogène.
La pièce de proue en est un bel exemple de réussite.
Dernière édition par Serge le Lun 06 Mar 2017, 11:40, édité 1 fois
- EkisAdmin
- Messages : 2001
Date d'inscription : 27/02/2017
Age : 58
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Lun 06 Mar 2017, 11:14
- EkisAdmin
- Messages : 2001
Date d'inscription : 27/02/2017
Age : 58
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Lun 06 Mar 2017, 22:52
Suite :
- préceintes posées,
- gouvernail en place,
- lisses avant et arrière collées,
- quelques décos ajoutées,
- quelques clous et anneaux pour donner du détail...
- une patine cuivre sur la muraille de la dunette arrière
- la guibre (ou le nom que l'on donne sur un chébec) est en train de coller aussi, avec la figure de proue.
- préceintes posées,
- gouvernail en place,
- lisses avant et arrière collées,
- quelques décos ajoutées,
- quelques clous et anneaux pour donner du détail...
- une patine cuivre sur la muraille de la dunette arrière
- la guibre (ou le nom que l'on donne sur un chébec) est en train de coller aussi, avec la figure de proue.
- HoulléMembre super actif
- Messages : 535
Date d'inscription : 18/01/2017
Age : 79
Localisation : Lorraine
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Mar 07 Mar 2017, 08:30
Bonjour à tous,
Une tite question en cours de route,
La notice de montage est en Italien ou en Français ?
Une tite question en cours de route,
La notice de montage est en Italien ou en Français ?
_________________
Bien amicalement,
Daniel.
" La verité de demain se nourrit de l'erreur d'hier "
A.de St Exupéry
- EkisAdmin
- Messages : 2001
Date d'inscription : 27/02/2017
Age : 58
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Mar 07 Mar 2017, 09:00
Elle est en italien, quelques phrases en anglais.
Mais je l'ai acheté sur un site italien (bien moins cher que tous les sites français...).
Donc il est possible que les kits vendus ici aient un guide français.
Je ne me sers pas trop des textes pour ma part, juste des photos pour des détails et/ou l'utilisation des pièces fournies. Donc ça ne me gène pas vraiment.
Mais je l'ai acheté sur un site italien (bien moins cher que tous les sites français...).
Donc il est possible que les kits vendus ici aient un guide français.
Je ne me sers pas trop des textes pour ma part, juste des photos pour des détails et/ou l'utilisation des pièces fournies. Donc ça ne me gène pas vraiment.
- HoulléMembre super actif
- Messages : 535
Date d'inscription : 18/01/2017
Age : 79
Localisation : Lorraine
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Mar 07 Mar 2017, 11:50
ah bon, quel site Italien si tu as encore les références,
Merci d'avance,
Merci d'avance,
_________________
Bien amicalement,
Daniel.
" La verité de demain se nourrit de l'erreur d'hier "
A.de St Exupéry
- EkisAdmin
- Messages : 2001
Date d'inscription : 27/02/2017
Age : 58
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Mar 07 Mar 2017, 12:09
Mais oui, bien sûr :
http://www.viceconti.it/prodotti/1742-sciabecco
(environ 180/230€ sur les sites fr, hors frais de port)
Amati est italien, autant aller à la source et éviter le foutage des sites fr ! Quand ces gens comprendront que le consommateur moyen a désormais internet et donc accès à la concurrence, ils finiront par baisser leurs marges ou ils mourront.
C'est sur ce site que j'avais également acheté le Blériot XI (303€)... Jusqu'à 462€ sur les sites fr...).
http://www.viceconti.it/prodotti/1742-sciabecco
(environ 180/230€ sur les sites fr, hors frais de port)
Amati est italien, autant aller à la source et éviter le foutage des sites fr ! Quand ces gens comprendront que le consommateur moyen a désormais internet et donc accès à la concurrence, ils finiront par baisser leurs marges ou ils mourront.
C'est sur ce site que j'avais également acheté le Blériot XI (303€)... Jusqu'à 462€ sur les sites fr...).
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Mar 07 Mar 2017, 12:46
- HoulléMembre super actif
- Messages : 535
Date d'inscription : 18/01/2017
Age : 79
Localisation : Lorraine
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Mar 07 Mar 2017, 12:49
Merci pour ces précieux renseignements, je vais allez y faire une visite !
_________________
Bien amicalement,
Daniel.
" La verité de demain se nourrit de l'erreur d'hier "
A.de St Exupéry
- HoulléMembre super actif
- Messages : 535
Date d'inscription : 18/01/2017
Age : 79
Localisation : Lorraine
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Mar 07 Mar 2017, 22:30
effectivement belle différence : 147 euros sur ce site italien réfèrencé plus haut !!!
_________________
Bien amicalement,
Daniel.
" La verité de demain se nourrit de l'erreur d'hier "
A.de St Exupéry
- EkisAdmin
- Messages : 2001
Date d'inscription : 27/02/2017
Age : 58
Pont arrière finalisé
Jeu 09 Mar 2017, 22:37
Je vous montre au fur et à mesure de l'avancement par des images, pas trop besoin de commenter :
- le support (ou ber) a été terminé,
- la dunette arrière finalisée, les rambardes et lisses modifiées et personnalisées, des jambettes de pavois ajoutées,
- toujours des décos en plus (discrète...)... à suivre !
- le support (ou ber) a été terminé,
- la dunette arrière finalisée, les rambardes et lisses modifiées et personnalisées, des jambettes de pavois ajoutées,
- toujours des décos en plus (discrète...)... à suivre !
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Jeu 09 Mar 2017, 22:57
- HoulléMembre super actif
- Messages : 535
Date d'inscription : 18/01/2017
Age : 79
Localisation : Lorraine
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Ven 10 Mar 2017, 08:53
Effectivement ces très belles photos sont parlantes, et surtout les détail.
J'aime beaucoup, MERCI.
J'aime beaucoup, MERCI.
_________________
Bien amicalement,
Daniel.
" La verité de demain se nourrit de l'erreur d'hier "
A.de St Exupéry
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Ven 10 Mar 2017, 09:53
- PolluxMembre super actif
- Messages : 3961
Date d'inscription : 07/12/2016
Age : 62
Localisation : Occitanie
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Ven 10 Mar 2017, 10:35
- EkisAdmin
- Messages : 2001
Date d'inscription : 27/02/2017
Age : 58
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Ven 10 Mar 2017, 14:06
Dans le kit, il y a 2 bordures deco en laiton de 20 cm de long.Serge a écrit:Les rambardes sont elles livrées telles que sur la photo ou bien les as tu ajourées?
Je les ai bien sûr un peu personnalisées. Et le montage et les couleurs des baguettes bois sont persos aussi.
La rambarde centrale n'est pas prévue en métal, mais avec des colonnes.
J'ai préféré mettre la même baguette métal que les côtés et rajouter 1 colonne aux extremités.
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Ven 10 Mar 2017, 14:39
- HoulléMembre super actif
- Messages : 535
Date d'inscription : 18/01/2017
Age : 79
Localisation : Lorraine
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Ven 10 Mar 2017, 15:55
+1 avec Serge,
_________________
Bien amicalement,
Daniel.
" La verité de demain se nourrit de l'erreur d'hier "
A.de St Exupéry
- EkisAdmin
- Messages : 2001
Date d'inscription : 27/02/2017
Age : 58
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Ven 10 Mar 2017, 17:13
Re: Chébec (Xebec) 1753 - 1/60 - Amati
Sam 11 Mar 2017, 10:41
J'ai les yeux sui sont restés scotchés sur tes photos tellement c'est beau... Il va quand même bien falloir que je parvienne à les décoller car j'en ai encore besoin!
Magnifique travail
Amicalement
Thierry
Magnifique travail
Amicalement
Thierry
Page 1 sur 4 • 1, 2, 3, 4
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
