Scratch ou pas scratch ???

le Jeu 12 Juil - 21:39
Bonsoir à tous,

Me revoici très rapidement et très provisoirement (avant le vrai retour)…

Je boucle le projet "Dessine-moi un avion", je suis en train de livrer les livres ; ce matin BA116 et inspection académique, cet après-midi les mairies des villages voisins et demain permanence à l'école pour le donner aux personnes du village qui l'ont commandé.
Mardi je pars quelques jours en vacances puis je devrais être un peu plus actif sur ce forum.

La question du jour : peut-on appeler ça du scratch ? Je viens de commencer un petit montage d'une soixantaine de pièces entièrement réalisées sur mon imprimante 3d. Ca permet tout de même de faire de pièces géométriquement bizarres !

je vous livre une première photo, quelqu'un voit-il ce que je suis en train de réaliser ?



Amicalement.
Thierry
avatar
Pollux
Membre super actif
Membre super actif
Messages : 2167
Date d'inscription : 07/12/2016
Age : 56
Localisation : Midi Pyrénées

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 0:43
S'agit-il d'une pièce de remplacement d'un mécanisme... Question d'une pièce de maquette... Question
avatar
Serge
Admin
Admin
Messages : 4093
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 10:38
Doit y avoir des échappements et des cylindres pas loin de tout çà....

_________________
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 12:14

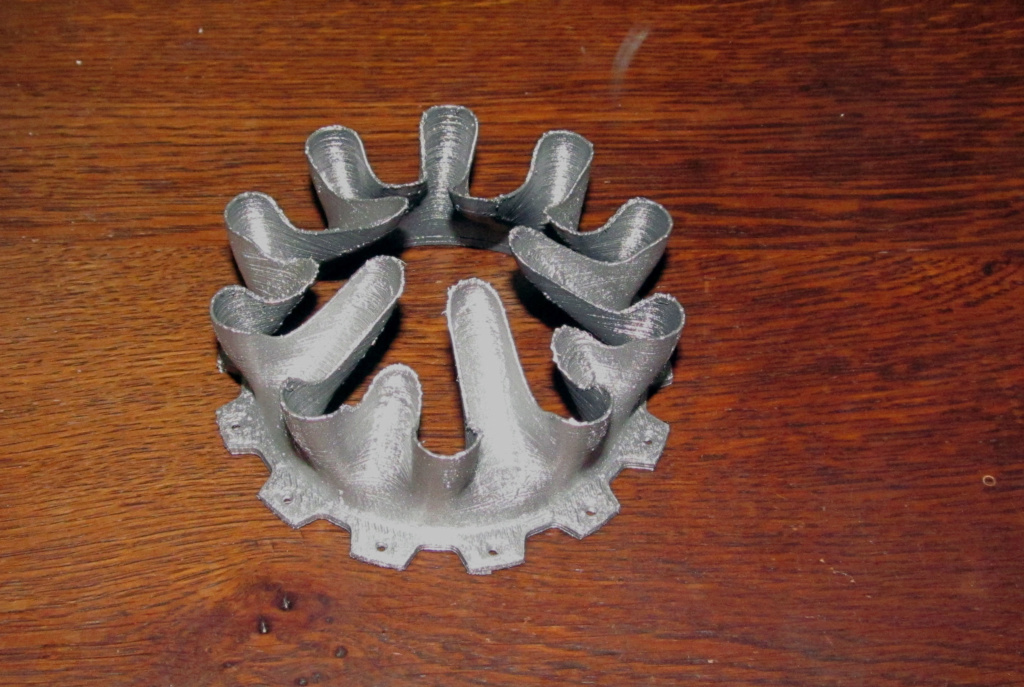

C'est une pièce d'un ensemble entièrement imprimé en 3d, un mécanisme un peu complexe mais tellement beau.
Eh oui, il y a de l'échappement au niveau de cette pièce !
avatar
Pollux
Membre super actif
Membre super actif
Messages : 2167
Date d'inscription : 07/12/2016
Age : 56
Localisation : Midi Pyrénées

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 14:08
La suite, la suite, la suite.... l'attente est insoutenable.... No
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 15:24
La suite…



C'est mieux avec le cône ;-)
avatar
Serge
Admin
Admin
Messages : 4093
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 16:43
Alors on part sur un gros cylindre Wink

_________________
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 20:32
Bien vu Serge, il n'y a pas de cylindres, mais c'est un gros cylindre, ou presque.
avatar
Pollux
Membre super actif
Membre super actif
Messages : 2167
Date d'inscription : 07/12/2016
Age : 56
Localisation : Midi Pyrénées

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 21:03
Une sortie de tuyère... Question
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 22:59
C'est tout à fait ça, à part que, comme je suis encore plus cinglé, il y aura le réacteur entier !



Amicalement
Thierry
avatar
Serge
Admin
Admin
Messages : 4093
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Re: Scratch ou pas scratch ???

le Ven 13 Juil - 23:43
C'est toi qui à fait le programme?

_________________
avatar
Pollux
Membre super actif
Membre super actif
Messages : 2167
Date d'inscription : 07/12/2016
Age : 56
Localisation : Midi Pyrénées

Re: Scratch ou pas scratch ???

le Sam 14 Juil - 0:39
Epoustouflant... Shocked
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Sam 14 Juil - 20:10

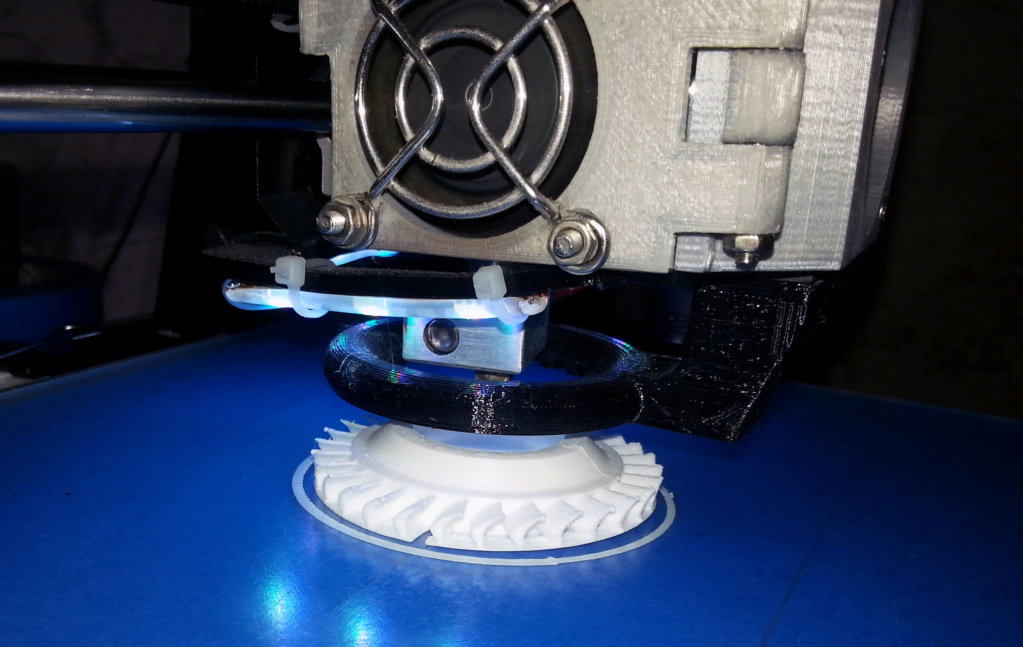

Un étage du rotor basse pression en cours d'impression.



le programme, c'est Repetier, le trancheur que j'utilise. Après la conception sur un logiciel 3d, c'est le programme qui récupère le fichier .stl, le découpe en tranches d'épaisseurs équivalentes à l'incrément choisi sur l'axe Z, qui génère le G.Code et qui pilote l'imprimante.

Amicalement.
Thierry
avatar
Serge
Admin
Admin
Messages : 4093
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Re: Scratch ou pas scratch ???

le Dim 15 Juil - 14:04
"le programme, c'est Repetier, le trancheur que j'utilise. Après la conception sur un logiciel 3d, c'est le programme qui récupère le fichier .stl, le découpe en tranches d'épaisseurs équivalentes à l'incrément choisi sur l'axe Z, qui génère le G.Code et qui pilote l'imprimante."

Bien évidement! Suis je sot mort de rire

_________________
avatar
Ekis
Admin
Admin
Messages : 574
Date d'inscription : 27/02/2017
Age : 52

Re: Scratch ou pas scratch ???

le Dim 15 Juil - 15:20
Shocked
Un sacré boulot de conception !!!

_________________
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Dim 15 Juil - 15:45
Le conception n'est pas de moi. Je suis parti d'un modèle existant que j'ai modifié, j'aurais été incapable de tout modéliser.

Il me faut des roulements de différentes dimensions mais je n'en ai pas. J'ai donc conçu des paliers en V, imprimés d'une seule pièce et fonctionnels ;-)





Et ça marche !

Amicalement.
Thierry
avatar
Serge
Admin
Admin
Messages : 4093
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Re: Scratch ou pas scratch ???

le Dim 15 Juil - 15:46
Il est trop fort notre Thierry Wink

_________________
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Lun 16 Juil - 15:58
Une petite dernière avant que je monte dans l'avion pour une semaine de dépaysement… Assemblage partiel. Il manque encore quelques pièces : les rotors de l'étage basse pression, les injecteurs…



Amicalement.
Thierry

avatar
Ekis
Admin
Admin
Messages : 574
Date d'inscription : 27/02/2017
Age : 52

Re: Scratch ou pas scratch ???

le Lun 16 Juil - 16:08
Wow !! Bô boulot !!
(et bonnes vacances, bien méritées !!! Smile)

_________________
avatar
Pollux
Membre super actif
Membre super actif
Messages : 2167
Date d'inscription : 07/12/2016
Age : 56
Localisation : Midi Pyrénées

Re: Scratch ou pas scratch ???

le Lun 16 Juil - 19:35
Et le plaisir incomparable d'avoir réalisé un modèle unique... Cool
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Jeu 26 Juil - 20:05
Bonsoir à tous.

Bon, et bien me voilà revenu de vacances, c'était un peu trop court…. Mais je ramène dans mes valises quelques projets dont l'un a déjà débuté ! Je vous en dirai plus prochainement.

En attendant, voici la suite de mon turboréacteur, il ne me reste plus qu'à mettre en place les injecteurs et quelques détails.







Amicalement.
Thierry
avatar
Pollux
Membre super actif
Membre super actif
Messages : 2167
Date d'inscription : 07/12/2016
Age : 56
Localisation : Midi Pyrénées

Re: Scratch ou pas scratch ???

le Ven 27 Juil - 7:44
Joli joujou... et en plus très pédagogique Basketball
avatar
Serge
Admin
Admin
Messages : 4093
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Re: Scratch ou pas scratch ???

le Ven 27 Juil - 11:12
Ce qui me scotch... C'est la rapidité que tu as, à réaliser des pièces complexes, en peu de temps.
Tu as réussi à faire des choses qui me semble inaccessibles en quelques mois seulement...
Maitrisé l'outil informatique, etc...
Bravo Thierry Wink

_________________
avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Ven 27 Juil - 19:35
Merci, merci.

C'est vrai que les réglages de la bête sont assez complexes mais j'améliore l'imprimante petit à petit, c'est aussi ça qui est intéressant.

Quelques autres photos, en lumière naturelle cette fois, c'est mieux !













avatar
thierry70
Membre actif
Membre actif
Messages : 409
Date d'inscription : 22/02/2017
Age : 56
Localisation : Haute-Saône
http://aeroclub70.free.fr/

Re: Scratch ou pas scratch ???

le Ven 27 Juil - 19:36
Comme j'ai peur de m'ennuyer, j'ai commencé un nouveau projet, ce sera une mélange d'impression 3d (pour les bases et les pièces trop complexes) et de scratch. Quelques petits indices caractéristiques, la pièce de 20 centimes donne l'échelle :



Amicalement.
Thierry
