" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Ven 24 Fév - 18:23
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Pg_110

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Pg_210

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Pg_310

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Pg_410

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Pg_510

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Pg_610

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Pg_710
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 9:06
Effectivement je crois qu'avant de commencer une maquette quelqu'elle soie il faut rassembler une documentation et surtout de prendre le temps d'étudier les plans ...
Vitesse et précipitation est le danger pour les débutants, j'en ai fait l'expérience.
Se dire que le plan et la notice de montage n'est qu'une proposition de la part de l'éditeur du kit. Rien ne nous empêche de prendre des initiatives personnelles pour améliorer la réalisation si elle va dans le sens de la réalité historique du sujet.
En ce qui concerne la Recouvrance, à ce jour il n'y a que la Sté Soclaine qui propose un kit sur ce bateau.
Les plans sont assez sommaires et nous renvois plutôt au montage de l'Iris. Pour ceux qui voudraient plus de détails l'AAMM (Musée de la Marine) propose les plans actuels de la Recouvrance.(35 euros)
Sur le plan Soclaine une erreur de taille est l'inclinaison du Beaupré qui doit être beaucoup plus relevé (environ 12 à 14°)
Il ne prévoit pas d'hélice, ce qui ne correspondrai pas à la navigation d'aujourd'hui.
Je vais donc vous proposer mon montage actuel, il n'est pas parfait, mais s'il peut vous donner envie c'est l'essentiel.

à suivre ...
Serge
Serge
Admin
Admin
Messages : 4783
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 9:11
Je ne doute pas de la qualité de ta réalisation Daniel. sunny

_________________
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Captur15
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 12:46
Il est donc bon de préciser que je ne suis qu'un débutant,
2 ans à peine que je me suis mis au modèlisme.

La première recommandation que je ferai c'est de télécharger un dictionnaire de termes marine bien utile pour comprendre un vocabulaire bien particulier.

Allez découvrons cette maquette ...

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5212

Bien découper à l'aide d'un cutter approprié, numéroter les pièces et ponçer les champs des pièces pour enléver les traces de brûlures laser pour permettre un meilleur collage ultérieurement.

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5310
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 13:00
Les trous que vous voyez sur le couples sont conseillés pour une meilleur ventilation à l'intérieur de la maquette (hygrométrie)

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5215

présentation de la quille sur le plan pour voir si tout va bien ...

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5216

Bien prévoir dans l'étambot le passage de l'hélice (oublie dans le plan soclaine)

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5315

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5314

Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 13:05
Sur cette quille à ce moment là prévoir le creusement de la rablure ... qui permettra une meilleur mise en place des bordées.

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5316

Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 13:31
en attendant la suite ...
une ballade sur la vraie,

https://www.youtube.com/watch?v=0Uh249iQyj0
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 13:45
continuons par le pose de la rablure d'étrave (pièces fournies dans le kit, à découper)
A noter qu'il y a une rablure de chaque coté de la quille.

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5317

Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 13:59
Maintenant la suite du montage va se dérouler sur un chantier approprié.
Quille bien de niveau et enserré par des taquets bois qui assureront une bonne verticalité.
Ensuite mise en place des couples en commençant par la première et en vérifiant à chaque fois l'angle à 90°, ne coller qu'a ce moment là. Puis laisser sécher avant de continuer la deuxième et de vérifier l'espace identique de chaque coté des couple. Je sais celà peut-paraitre long mais c'est se garantir contre un éventuel vrillage de la quille lord du bordage.

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5318
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 14:12
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 14928610

ce schéma montre bien la disposition du chantier ...

Une fois les couples collés vérifier encore l'équérrage si besoin est mettre des renfort d'angle ...(conseillé même si bien à l'equerre)

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5319

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5320

ensuite l'équerrage se continue sur les couples par rapport aux bordées qui seront collées dessus.

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Equerr10

Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 14:27
ce que dit le plan soclaine ...

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Plan_s11

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Recouw10

ce que j'ai fais ...

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5322

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5321

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5323

Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 14:36
Un fois le bordage réalisé bien ponçer ... si besoin est dans les creux ajouter un mastic bois et reponçer ...

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5324

suite du montage ...

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5325
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 14:41
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5331

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5333

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5332

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5337

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5335

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5334

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5336

au stade de cette phase de construction,
peut-être avez-vous des questions ?
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2651
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 16:09
Bonjour Daniel,

En ce qui me concerne, ce post est clair et formateur (jamais touché au bois...). Dans le début du chantier, j'y retrouve toutefois quelques similitudes avec mes montages "paper card". Les photos sont nettes, précises et suffisamment nombreuses pour faciliter le suivi des opérations. A ce stade, j'ai une requête plus qu'une question : pourrais tu également nous montrer les outils et produits (colles, mastic, vernis...) utilisés au fur et à mesure ? Sans vouloir abuser bien sûr... Smile
Merci d'avance.
Serge
Serge
Admin
Admin
Messages : 4783
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mer 1 Mar - 19:40
+ 1!
C'est un très bon tuto sunny

_________________
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Captur15
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Dim 5 Mar - 18:13
bien sûr Pollux,

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5576

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5577

voilà l'outillage de base dont je me sers le plus souvent plus une scie sauteuse au sous sol.
Ce n'est pas trés onéreux, les mini-perceuses on en trouve entre 5 et 10 euros sur les brocantes ... le reste on le trouve en grandes surfaces !
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2651
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Dim 5 Mar - 18:54
Génial : merci beaucoup pour ces photos sunny
Serge
Serge
Admin
Admin
Messages : 4783
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Lun 13 Mar - 13:25
Tu en es où Matelot Daniel?

_________________
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Captur15
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Lun 13 Mar - 18:19
le suite ...

mise en peinture de la coque ....

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5411

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5410

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5412

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5415

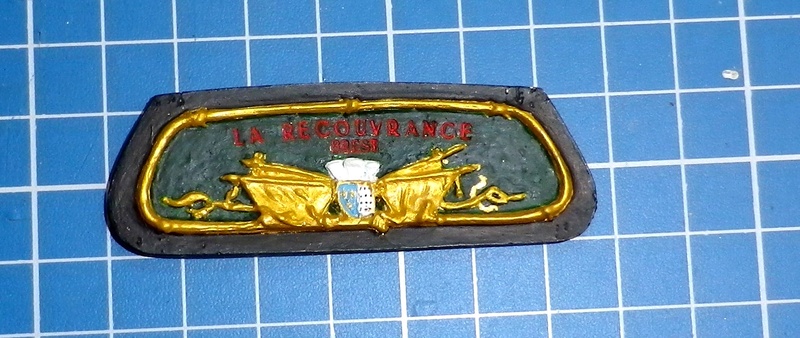

la plaque du tableau arrière a été peinte par Serge, c'était une opération délicate et devant mes échecs Serge est venu à mon secours, encore Merci à lui pour cette belle réalisation.

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5413

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5414

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5416
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Lun 13 Mar - 18:24
.../...

mise en place du mât de beaupré et de l'accastillage.

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5417

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5584

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5581

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5583

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5582

à venir détails de l'accastillage ...
Serge
Serge
Admin
Admin
Messages : 4783
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Lun 13 Mar - 18:30
Le reste de la maquette est largement à la hauteur et tu me fais trop d'honneur mon ami. sunny

_________________
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Captur15
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Lun 13 Mar - 18:45
Il est à noter aussi que la peinture verte de la coque n'était pas évidente à trouver (pas de référence dans le kit) et là aussi Serge m'a apporté son conseil éclairé pour trouver la bonne teinte.

quelques détails de la réalisation de l'accastillage ...

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5419

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5421

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5418

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5420

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5423

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5422
Serge
Serge
Admin
Admin
Messages : 4783
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Lun 13 Mar - 18:58
Là aussi, un forum est fait pour çà Daniel.
Pas de soucis entre nous, y compris pour les soucis de poste lol!

_________________
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Captur15
Houllé
Houllé
Membre super actif
Membre super actif
Messages : 535
Date d'inscription : 18/01/2017
Age : 74
Localisation : Lorraine

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Lun 13 Mar - 19:14
" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5589

berr du zodiac

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5587

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5588

réalisations des vergues ...

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5585

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5586

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5590

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Imgp5591

à suivre ...
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2651
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

le Mar 14 Mar - 10:53
Belle avancée pour un montage bien sympathique à suivre Smile
Contenu sponsorisé

" La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM - Page 2 Empty Re: " La RECOUVRANCE " au 1/50ème - Kit Soclaine et plans AAMM

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
