Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Mar 29 Nov - 18:49
Qui plus est ton propos dans les vidéos est très éducatif.
Tu y rapportes directement, par l'exemple, les choses in situe.

_________________
Chaloupe à vapeur Ondine - Page 2 Captur15
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Mar 29 Nov - 20:42
On continue !

Le plancher de la chaloupe est constitué d'une partie fixe et de deux parties amovibles.
La première partie amovible maintenue par 6 vis M2 reçoit tout le groupe vapeur.

Chaloupe à vapeur Ondine - Page 2 10994210

La deuxième partie sera constituée de 2 caillebotis à la hauteur des bancs arrières pour les passagers.

Chaloupe à vapeur Ondine - Page 2 10392310

Le tout est en appuis sur des poutrelles, elles-même collées à l'intérieur de la coque. Les planchettes que l'on voit en fond de coque seront traversées par 9 tiges filetées M4 qui permettront de fixer les lingots de plomb nécessaires pour mettre la chaloupe dans sa ligne d'eau.

Chaloupe à vapeur Ondine - Page 2 13098_10

A propos regardez bien les personnages qui participent à la construction, c'est ce qui deviendra par la suite les passagers que vous avez pu voir sur la toute première photo de la chaloupe en navigation

Chaloupe à vapeur Ondine - Page 2 19074610

Chaloupe à vapeur Ondine - Page 2 10394010

Chaloupe à vapeur Ondine - Page 2 11002610
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Mer 30 Nov - 21:23
Une fois l'installation du groupe vapeur terminée et le faux pont posé et collé, je dois savoir quelle quantité de lest sera nécessaire pour que le bateau soit dans ses lignes et couler les petits lingots qui viendront fixés au fond de la coque.

Chaloupe à vapeur Ondine - Page 2 10443510

Chaloupe à vapeur Ondine - Page 2 Dscn1010

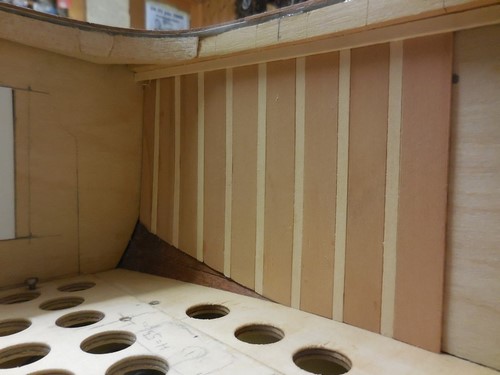

Ce n'est que après ces différentes étapes franchies qu'il est possible de débuter la terminaison de l'intérieur de la coque par un véritable travail de menuiserie.

Chaloupe à vapeur Ondine - Page 2 Dscn2310

Chaloupe à vapeur Ondine - Page 2 Dscn2311

Chaloupe à vapeur Ondine - Page 2 Dscn2312

Chaloupe à vapeur Ondine - Page 2 Dscn2313

Chaloupe à vapeur Ondine - Page 2 Dscn2318

Chaloupe à vapeur Ondine - Page 2 Dscn2320

A l'arrière de la chaloupe se trouvent les deux bancs qui permettront au chauffeur et au passager de prendre place.


Chaloupe à vapeur Ondine - Page 2 Dscn2317

Chaloupe à vapeur Ondine - Page 2 Dscn2318
avatar
Invité
Invité

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Mer 30 Nov - 22:05
Quelle leçon! Merci!
Fox 23
Fox 23
Membre super actif
Membre super actif
Messages : 611
Date d'inscription : 10/09/2016
Age : 72
Localisation : Creuse entre Guéret et Aubusson

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Mer 30 Nov - 22:39
Quelle qualité de travail et de décoration !

C'est du hors norme, merci pour ce cours magistral de construction de très haut niveau.
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Jeu 1 Déc - 8:28

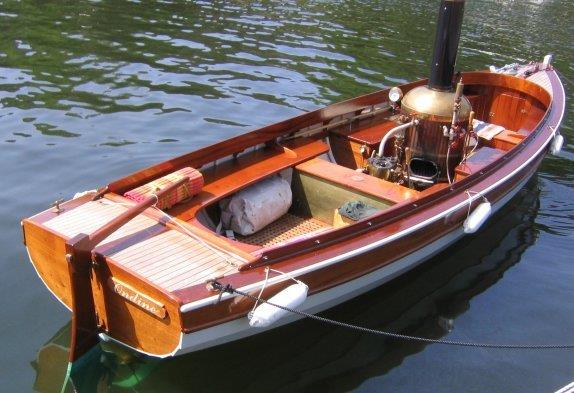

Merci Fox 33. Comme déjà expliqué, le chalenge pour moi dans cette réalisation n'était pas de construire une coque en bois, chose que je maitrise bien maintenant, mais bien plutôt de réaliser un aménagement de celle-ci qui soit le reflet de ces magnifiques chaloupes Anglaises.

Chaloupe à vapeur Ondine - Page 2 Out00010

Alors le temps que j'aurais du passer à réaliser la coque je le prendrais pour les finitions !
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 20:41
Je réalise et pose ensuite la bordure en acajou qui vient entourer l'ouverture du pont.

Chaloupe à vapeur Ondine - Page 2 Dscn2321

Chaloupe à vapeur Ondine - Page 2 Dscn2327

Chaloupe à vapeur Ondine - Page 2 Dscn2322

Chaloupe à vapeur Ondine - Page 2 Dscn2323

Chaloupe à vapeur Ondine - Page 2 Dscn2324

Vient ensuite le moment de protéger le bois avec une laque pour bateau. Je me suis contenté de 8 couches avec chaque fois léger ponçage au papier ultra fin entre les couches.

Chaloupe à vapeur Ondine - Page 2 Dscn2326

Chaloupe à vapeur Ondine - Page 2 Dscn2410

Chaloupe à vapeur Ondine - Page 2 Dscn2510

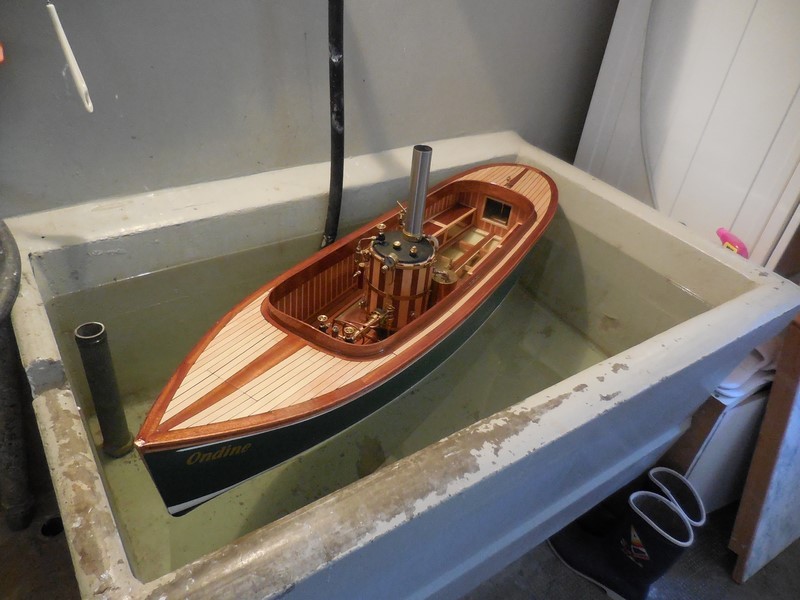

Il m'est possible maintenant de remonter le groupe vapeur au complet dans la chaloupe et de faire un test en bassin pour vérifier que  la chaloupe est toujours bien dans sa ligne, que le groupe fonctionne bien avec le type d'hélice choisie et vérifier l'autonomie avec un plein de chaudière.
Chaloupe à vapeur Ondine - Page 2 Dscn2511
avatar
Invité
Invité

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 20:44
salut GéGé
du grand art magnifique ce montage
@+ Lolo
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 20:44
Voici la vidéo du premier essai du groupe dans la chaloupe.

avatar
Invité
Invité

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 20:49
Re GéGé
une merveille cette vidéo
@+
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 20:51
J'ai passé sous silence le vernissage de la coque, mais vous l'aurez compris celui-ci à été fait avant de terminer l'intérieur. Couche d'accrochage 2 composants, ponçage, couleur verte puis couleur noire.

Chaloupe à vapeur Ondine - Page 2 11196310

Chaloupe à vapeur Ondine - Page 2 Dscn0910
Fox 23
Fox 23
Membre super actif
Membre super actif
Messages : 611
Date d'inscription : 10/09/2016
Age : 72
Localisation : Creuse entre Guéret et Aubusson

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 20:54
Elle est MA-GNI-FI-QUE cette chaloupe ! L'horlogerie, ça laisse des traces sur la précision et la qualité du travail !

Tu parlais de peinture marine, je pense que tu parles de la gamme International ou similaire qui sont effectivement d'une grande qualité, dans cette taille le prix n'est pas encore un handicap Laughing

j'ai cru remarquer que tu n'avais pas de réducteur, ce qui suppose que le moteur ne tourne pas très vite. En espérant que tu ne l'ai pas encore précisé et que je ne l'ai pas vu, il tourne à combien de t/mn ce petit moteur vapeur ?
Encore bravo pour la qualité du travail !
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 20:55
Oui Papylolo mais ce n'est pas teminé ! A ce stade tout est encore visible et beaucoup d'éléments seront par la suite masqués par l'habillage de l'intérieur. C'est ce que l'on va découvrir avec les images qui suivront bientôt.
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 21:07
Fox23 ce moteur sur la vidéo tourne entre 5 et 550 tours minutes. C'est ce qui me donne la poussée nécessaire pour une navigation rapide avec encore un peu de réserve au cas ou.
En réalité, il n'est jamais en pleine vitesse et je suis même souvent bien en dessous de cette vitesse de rotation ce qui me donne une autonomie de 45 à 50 minutes et en utilisant encore souvent le sifflet. Sans siffler on augmente bien entendu un peu l'autonomie.
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 21:16


Et à propos de la vitesse de rotation du moteur on peu facilement vérifier sur la vidéo que j'ai faite lors de l'installation de celui-ci dans la chaloupe. Il est possible de tourner très vite, mais également au ralenti. On distingue bien également le servo de commande d'ouverture et fermeture de la vapeur qui sera ultérieurement complètement caché dans la double parois de la coque.
avatar
Invité
Invité

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Sam 3 Déc - 22:23
Re GéGé
c'est impressionnant ta maitrise sur le sujet de cette chaloupe là on prend un cours magistral
@+Lolo
avatar
Invité
Invité

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Dim 4 Déc - 9:07
Quel talent!
Non mais, quel talent!
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Dim 4 Déc - 9:45
Les bancs à l'arrière de la chaloupe sont amovibles et il serviront à masquer : le petit récepteur, l'accu de réception et les interrupteurs. Il y à même de la réserve avec un des bancs pour y placer par exemple un accu de réserve.

Chaloupe à vapeur Ondine - Page 2 Dscn2512

Chaloupe à vapeur Ondine - Page 2 Dscn2513

Chaloupe à vapeur Ondine - Page 2 Dscn2514

Mais vous l'aurez remarqué l'espace entre les deux rangées de bancs n'est toujours pas fermé et il faut maintenant construire et poser les caillebotis.

Chaloupe à vapeur Ondine - Page 2 Dscn2515

Chaloupe à vapeur Ondine - Page 2 Dscn2516

Chaloupe à vapeur Ondine - Page 2 Dscn2517

Chaloupe à vapeur Ondine - Page 2 Dscn2518

Chaloupe à vapeur Ondine - Page 2 Dscn2519

Chaloupe à vapeur Ondine - Page 2 Dscn2520
Serge
Serge
Admin
Admin
Messages : 4783
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Dim 4 Déc - 10:55
Ce caillebotis est superbe.
Et intelligemment posé, calé dans cet ensemble parois et bancs.

_________________
Chaloupe à vapeur Ondine - Page 2 Captur15
GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Dim 4 Déc - 10:56
Sur la dernière photo, on distingue bien l'axe du moteur qui est horizontal et l'axe de l'hélice incliné de 16 degrés par rapport à l'axe moteur. J'avais au préalable fait quelques essais pour choisir et vérifier quel type de transmission utiliser pour raccorder ces deux axes sans perdre de la puissance. Voici une première vidéo qui montre les choix possibles.

GéGé
GéGé
Membres
Membres
Messages : 39
Date d'inscription : 20/11/2016
Age : 72
Localisation : 1346 Les Bioux / Jura Suisse
http://g-hautier-modelisme.e-monsite.com/

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Dim 4 Déc - 11:15
Et c'est finalement le système du cardans double qui sera utilisé car c'est le seul qui permet de compenser un léger désaxage dans les deux plans, c'est à dire horizontal et vertical.



Et c'est ce petit moteur oscillant de 4,2cm qui va entrainer cette grosse hélice laiton et propulser une chaloupe de plus de 8 kilos! C'est du moins ce que je voudrais prouver avec ce choix de moteur ultra simple et qui va un peu à l'encontre de tout ce que j'ai entendu et qui prétend que pour une chaloupe de ce poids un 6 cm3 voire un 8cm3 est impératif.

Chaloupe à vapeur Ondine - Page 2 Dscn0510

Chaloupe à vapeur Ondine - Page 2 Dscn0511

Chaloupe à vapeur Ondine - Page 2 Dscn0512
Serge
Serge
Admin
Admin
Messages : 4783
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Dim 4 Déc - 11:25
Le couple développé par un moteur à vapeur est toujours impressionant Shocked

_________________
Chaloupe à vapeur Ondine - Page 2 Captur15
Fox 23
Fox 23
Membre super actif
Membre super actif
Messages : 611
Date d'inscription : 10/09/2016
Age : 72
Localisation : Creuse entre Guéret et Aubusson

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Dim 4 Déc - 23:26
Très bien le double cardan !
En fait c'est la différence entre les premières 2 cv et les dernières. Seul le double cardan assure un passage sans heurts de la puissance, quelque soit (toutes choses égales par ailleurs quand même) le non alignement.
Ton caillebotis est d'enfer et l'ensemble d'une qualité exceptionnelle !

Je pense que la suite te donneras raison, ce genre de canot n'est pas un racer de compétition et si la vitesse atteinte n'est pas très élevée, elle n'en sera que plus véridique !
Serge
Serge
Admin
Admin
Messages : 4783
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Lun 5 Déc - 9:12
Juste pour info et en aparté dans ce sujet de qualité...
Le racer à vapeur est une dicipline qui existe bien en modélisme.
Cela s'appelle le "Flash Steam"


_________________
Chaloupe à vapeur Ondine - Page 2 Captur15
Fox 23
Fox 23
Membre super actif
Membre super actif
Messages : 611
Date d'inscription : 10/09/2016
Age : 72
Localisation : Creuse entre Guéret et Aubusson

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

le Lun 5 Déc - 9:15
Merci pour ce complément, on voit de suite la différence de finition ! lol! lol! lol! lol!
Contenu sponsorisé

Chaloupe à vapeur Ondine - Page 2 Empty Re: Chaloupe à vapeur Ondine

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
