Ekis
Ekis
Admin
Admin
Messages : 1295
Date d'inscription : 27/02/2017
Age : 54

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mar 19 Fév - 19:22
Tu as eu sur La Royale, en gros les mêmes remarques que celles que j'aurais pu faire : virure parallèle à la quille (pourtant, je crois me souvenir qu'on en avait parlé), décollage ou pas pour corriger, etc...
Cela dit, ta coque se présente très bien, et il n'y a rien de rédibitoire.
Continue avec la même rigueur et qualité de pose, et à mon avis, tout ira très bien pour une très jolie coque ! Smile

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Tete50px-56522c4 Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Signature2019-56bf89d
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mar 19 Fév - 22:16
Merci Ekis.
Jean-Claude et toi m'aviez effectivement averti ici avant collage du parallélisme des galbords avec la quille et c'était bien-sûr mon intention (cf plus haut) ; mais ces virures ont pris en collage une direction autre "à l'insu de mon plein gré" Embarassed ; l'option "décollage" est postérieure et apparemment plutôt à éviter bien que ça me tente scratch
Serge
Serge
Admin
Admin
Messages : 5331
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mer 20 Fév - 13:06
Laisses comme çà.
Continus tranquille Wink

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Captur15
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mer 27 Fév - 23:33
Voilà ce que donne la coque, les dernières virures collées. Malgré les conseils et précautions associés, j'avoue que ce ne fut pas simple et suis moyennement content du résultat. J'attends vos avis avant ponçage et mise en forme de l'étrave, de la poupe et du tableau arrière mais je pense qu'il sera difficile voire dangereux de retoucher des parties. Je compte sur la double-coque partielle consistant en de nouvelles virures tilleul de 5mm mais de 06mm d'épaisseur ; je ferai un tracé crayon demain pour en limiter les lignes.

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 56_bab10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 57_tri10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 58_tri10
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mer 27 Fév - 23:35
Autres vues, notamment pour les défauts :

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 59_tri10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 60_bab11

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 61_tab10
Ekis
Ekis
Admin
Admin
Messages : 1295
Date d'inscription : 27/02/2017
Age : 54

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Jeu 28 Fév - 2:11
Bon, et bien tu es arrivé au bout ! Smile
C'est déjà une victoire en soi.

Maintenant, pour la suite, il va te falloir travailler un peu tout ça avant d'entamer le second bordage. En premier lieu, tu devrais mettre une très bonne couche de colle intérieure, absolument partout pour solidifier tout ça. Avec la colle, crée de la sciure en te servant de rab de baguettes ou n'importe quoi d'autre qui ne te servira pas, sans toucher à ton bordé.
Tu laisses bien sécher tout ça pendant plusieurs jours s'il le faut !

Après tu vas devoir poncer au mieux pour rattraper un peu les décalages (côté bâbord en particulier, pas mal vers la poupe également). Si tu as des racloirs, plutôt que du papier de verre, ce serait mieux (des racloirs concaves et convexes comme ceux là ).
Mais vas y progressivement, sans te presser, sans chercher à trop enlever d'un coup !

Une fois que tu auras rattrapé l'essentiel, tu devras te diriger vers le masticage avec de la pâte à bois pour les plus gros défauts : bien étaler et bien laisser sécher encore une fois.
Et tu repars pour une séance longue et délicate de ponçage/raclage.

Enfin, là, tu pourras sereinement poser ton 2è bordage.
Petit truc pour la pose : tu encolles tes virures et tu passes un tout petit fer à repasser par dessus (genre truc comme ça ).

Conclusion : ne pars pas trop vite vers un 2è bordage en te disant que ça va tout aplanir tranquillement... Il faut d'abord que la coque initiale soit bien corrigée. Sinon, le 2è bordage reprendra exactement les mêmes défauts qu'en dessous.

Bon courage, c'est long et fastidieux. Mais ça vaut le coup, et on est tous passé par là ! Smile
C'est pour ça que je passe un temps certain à poser chaque virure au départ : ça m'évite tout ce que je viens de te conseiller ! sourire dents
Tu n'as pas de délai pour réussir !! Même si tu y passes 6 mois, ça n'a aucune importance... Bienvenue dans la maquette navale en bois !  cheers

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Tete50px-56522c4 Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Signature2019-56bf89d
Jean-Claude 59
Jean-Claude 59
Membre actif
Membre actif
Messages : 169
Date d'inscription : 03/02/2019
Age : 64
Localisation : Caudry (59)

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Jeu 28 Fév - 7:36
Bonjour,
je ne peux que confirmer ce que vient de te dire Ekis.
Le premier bordé est le plus important et c'est bien lui qui va te donner la forme finale de ta coque.
Les baguettes de 0,6 mm d'épaisseur ne peuvent rien rattraper.
Ne commence le deuxième bordé que quand ta coque sera lisse (comme une peau de bébé).

Un exemple de ce qu'il ne faut pas faire :

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 20170710

Montres nous ta coque avant de commencer le deuxième bordé.
Courage, tu vas y arriver.
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Jeu 28 Fév - 9:10
Salut Ekis & Jean-Claude et surtout merci car cela répond parfaitement aux questions que je me posais !

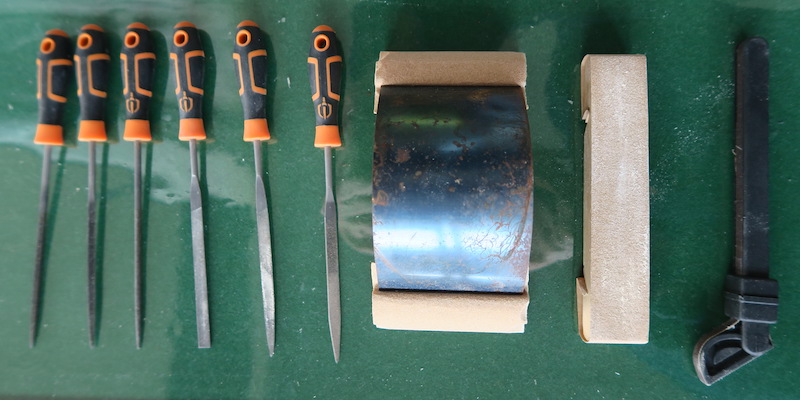

Pour le moment, je dispose d'outils classiques manuels (photos) ; je pense que les moyens électriques ne sont pas ici applicables.
Je vais maintenant badigeonner l'intérieur de la coque (le mélange sciure est-il si important ?) et dans l'attente du séchage, commander les racloirs.

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 62_out10
Ekis
Ekis
Admin
Admin
Messages : 1295
Date d'inscription : 27/02/2017
Age : 54

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Lun 4 Mar - 21:03
Tu en es où dans tes aventures ? Smile

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Tete50px-56522c4 Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Signature2019-56bf89d
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Lun 4 Mar - 21:30
Et ben, pour ne rien te cacher, je ronge mon frein  bounce : suivant ton conseil, la "tartine" d'hier sèche encore pour 3 jours ; çà tombe bien car j'ai dû libérer mon atelier pour ma fille berlinoise de passage au pays des fromages qui puent...
Dans l'attente, je balaie les forums ; photos de la bête à suivre).


Dernière édition par Yves31 le Dim 10 Mar - 1:04, édité 1 fois
Ekis
Ekis
Admin
Admin
Messages : 1295
Date d'inscription : 27/02/2017
Age : 54

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mar 5 Mar - 0:26
Alors, en effet, sois patient... c'est important.


Dernière édition par Ekis le Mar 5 Mar - 19:04, édité 1 fois

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Tete50px-56522c4 Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Signature2019-56bf89d
dolly38
dolly38
Membre actif
Membre actif
Messages : 183
Date d'inscription : 14/01/2019
Age : 66
Localisation : Peaugres

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mar 5 Mar - 13:21
Comment as tu fais pour ta coque, perso je n avais aucun défaut
Mais comme je l ai dit, je posais une latte puis une autre et je poncais au fur et à mesure, ce qui a fait que tout était bien aligné, après bien sûr ce n est que ma façon de travailler

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Image10
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mar 5 Mar - 14:46
Ben j'ai fait de mon mieux et c'est comme tout le monde : ponçage une fois toutes les virures collées pour donner une surface gauche continue.
Les quelques creux & bosses proviennent d'un réglage incorrect de la tranche des couples ; les "tuiles" sont dues au chanfrein insuffisant sur la tranche des virures. Vu la dimension de ces défauts (1 à 3/10°mm), je pense qu'ils disparaitront au ponçage/masticage puis au doublage. On verra...


Dernière édition par Yves31 le Dim 10 Mar - 1:06, édité 2 fois
dolly38
dolly38
Membre actif
Membre actif
Messages : 183
Date d'inscription : 14/01/2019
Age : 66
Localisation : Peaugres

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Mar 5 Mar - 17:20
Je te le souhaite

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Image10
dolly38
dolly38
Membre actif
Membre actif
Messages : 183
Date d'inscription : 14/01/2019
Age : 66
Localisation : Peaugres

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Ven 8 Mar - 10:09
CC Yves tu en est ou?????

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Image10
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Sam 9 Mar - 12:34
Après un premier ponçage général à 220 pour éliminer les petites bosses et "tuiles" et faire apparaitre quelques creux (photos), la mise en forme de l'étrave et la pose du tableau arrière sont en cours :

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 63_bab10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 64_bab10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 65_des10


Dernière édition par Yves31 le Dim 10 Mar - 1:03, édité 1 fois
Ekis
Ekis
Admin
Admin
Messages : 1295
Date d'inscription : 27/02/2017
Age : 54

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Sam 9 Mar - 12:55
Le tableau arrière doit ressembler à quoi ?

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Tete50px-56522c4 Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Signature2019-56bf89d
dolly38
dolly38
Membre actif
Membre actif
Messages : 183
Date d'inscription : 14/01/2019
Age : 66
Localisation : Peaugres

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Sam 9 Mar - 20:31
Tu as bien rattraper la coque
Super

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Image10
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Dim 10 Mar - 1:24
Ekis a écrit:Le tableau arrière doit ressembler à quoi ?

À cela d'après le plan BB, une photo du navire parmi d'autres et la maquette prise avant collage de la pièce en balsa taillée pile-poil pour. Résultat après séchage à suivre.
Le mot "tableau arrière" m'a semblé correct (?) ; sinon, merci de corriger

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 65_pou10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 66_pqp10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 67_pou10
Serge
Serge
Admin
Admin
Messages : 5331
Date d'inscription : 10/09/2016
Age : 58
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Dim 10 Mar - 10:53
A mon avis... Y a un un souci.

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Captur15
dolly38
dolly38
Membre actif
Membre actif
Messages : 183
Date d'inscription : 14/01/2019
Age : 66
Localisation : Peaugres

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Dim 10 Mar - 12:15
Oui c est dans l autre sens

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Image10
dolly38
dolly38
Membre actif
Membre actif
Messages : 183
Date d'inscription : 14/01/2019
Age : 66
Localisation : Peaugres

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Dim 10 Mar - 12:17
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 20190319

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Image10
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Dim 10 Mar - 22:34
Le tableau arrière est posé et pré-poncé ; voilà le résultat dans l'attente du ponçage final de la coque.
C'est (ou c'était) quoi le souci ?
Je vais passer maintenant au bouchage/ponçage fin.

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 69_tab10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 70_tab10

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 71_pou10
Ekis
Ekis
Admin
Admin
Messages : 1295
Date d'inscription : 27/02/2017
Age : 54

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Dim 10 Mar - 23:21
Pas de souci, mais plutôt une interrogation ! Smile
Je trouvais curieux que les virures de ta coque n'aient pas toutes la même longueur quand elles venaient buter contre les apôtres de la poupe. Ça paraissait très irrégulier et disgracieux.
Ma question était donc de savoir si une pièce venait cacher cette partie ou non. Il semble que oui : le tableau arrière a l'air de tout recouvrir... Ce qui est assez inhabituel comme montage.

Bon, il n'en reste pas moins qu'il te reste quelques imperfections à combler pour que tout ça paraisse bien lisse. Mais tu as l'air de t'y employer fermement ! Smile

_________________
Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Tete50px-56522c4 Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Signature2019-56bf89d
Yves31
Yves31
Membre actif
Membre actif
Messages : 371
Date d'inscription : 14/01/2019
Age : 67
Localisation : Toulouse

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

le Lun 11 Mar - 0:07
En fait, le tableau ne recouvre pas l'extrémité des virures mais se juxtapose à elles par prolongement ; ces extrémités ont été préalablement coupées alignées en ligne droite bâbord-tribord à partir de la plus courte. De même, toujours avant collage du tableau, l'apôtre de la poupe a été creusé et formé par un ponçage minutieux de façon à recevoir la plaquette, aussi en balsa, préalablement taillée et formée.
Oui, il restera du boulot en finition car le balsa se ponce trop facilement. Je préfère attaquer le gros (défaut de lattage de la poupe, affinage de la proue, creux, interstice...
Contenu sponsorisé

Pourquoi Pas? 1908 (1/75° Billing Boats) - Page 3 Empty Re: Pourquoi Pas? 1908 (1/75° Billing Boats)

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
