SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Ven 11 Mai - 14:46
Bonjour à tous,

Et oui, ma canonnière étant très bien avancée maintenant, cela me démangeait de commencer un nouveau modèle, incorrigible que je suis!   lol!  lol!

Pour le coup j'ai voulu revenir à mon sujet de prédilection à savoir le cuirassé, et plutôt ceux de la fin XIXe siècle, il y avait de sacré tas de ferraille quand même à l'époque!
Alors pour un bâtiment de notre Royale je suis toujours en quête de documentation mais cela avance gentiment .... pour un prochain modèle!.

Alors j'ai jeté mon dévolu sur ce navire le SMS Monarch, un cuirassé de la marine austro-hongroise de type prédreadnought, construit en 1895 à Pula (aujourd'hui en Croatie). Il a été utilisé comme cuirassé de défense côtière et de soutien de bombardement côtier.

J'ai choisi ce cuirassé car sa "bouille" me plait bien et surtout car je suis parvenu à me procurer un très bon plan d'un dessinateur tchèque par l'intermédiaire d'un allemand via un forum teuton! Les joies d'internet pour le coup!

Voilà enfin à ce qu'il ressemble :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Iuoyqc11

Dessin et images 3D :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Img37712

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Kvserg13

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Kvserg14

Et les deux seuls modèles que j'ai trouvé sur le web :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan F19t1111

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Sms_wi11

C'est un modèle qui fera dans les 152 cm de long et 18-20 kg.

L'air de rien c'est un sacré modèle à faire avec pas mal de détail, donc un travail de longue haleine, aussi je compte sur vous pour me soutenir si jamais je flanche en cours de route !!   Cool  Cool  Cool
@+

Alain
Serge
Serge
Admin
Admin
Messages : 4914
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Ven 11 Mai - 15:41
C'est un superbe projet! Tu peux compter sur mon soutient indéfectible.
Je suis ravis, vraiment!

_________________
SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Captur15
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Pose de la quille

le Ven 11 Mai - 16:03
Et comme il faut un début à tout, voilà le début de la construction avec la découpe de la quille :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00010

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00012

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00011

Puis la découpe des couples d'après des gabarits bordé déduit et découpe des couples suivant un schéma de base :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan 100_5934

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00013

Et donc pose de la quille et collage des premiers couples :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00210

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00211

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00212

Je me suis servi d'un gabarit pour avoir la bonne hauteur au niveau de la ligne de flottaison. C'est tout bête mais ça aide bien!
Et pour la première foi aussi je vais poser des paliers de transition pour les lignes d'arbre qui seront assez long. J'espère ainsi limiter les vibrations.
Rien de particulier, tout est hyper classique mais c'est tjs mieux de le remontrer!

@+

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2820
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Ven 11 Mai - 16:16
Alain a écrit:je compte sur vous pour me soutenir si jamais je flanche en cours de route !!

Sûr que oui, on va te soutenir dans cette aventure à la fois très originale et de longue haleine Wink
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Couples posés

le Jeu 17 Mai - 14:00
Bonjour à tous,

Voilà première étape de la construction de la coque, tous les couples sont posés et collés :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00214

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00213

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00216

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00215

Pour l'instant ça se présente bien notamment l'alignement des arbres et paliers.

Et c'est donc parti pour un long travail de pose de bordé!

@+

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2820
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Jeu 17 Mai - 14:08
Avec un tel projet, je comprends bien l'utilité d'un chantier... Cool
Quelle précision d'assemblage, ne serait-ce qu'à l'oeil nu Shocked
Vivement la suite...
Serge
Serge
Admin
Admin
Messages : 4914
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Sam 19 Mai - 9:21
Le "truc" de la ligne d'eau est vraiment une bonne astuce, merci Alain Wink
Qui plus est tu arrives à mettre les "Tudors" au travail, là je dis respect Monsieur sunny

_________________
SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Captur15
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Lun 23 Juil - 18:04
Bonjour à tous,

Le travail suit son petit chemin tranquille ...... bon c'est vrai il a eu un peu de foot à la télé et c'est donc avec un peu de retard que je vous montre la suite !

Donc j'ai terminé la pose du bordé :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00317

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00318

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00316

Donc commence le travail des blocs avant et arrière, pour l'instant l'arrière :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00319

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00321

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00320

le bloc avant est nettement plus conséquent donc .... ça sera pour un peu plus tard!

Alain
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Lun 23 Juil - 18:22
je me rattrape de suite en vous montrant la suite!.

J'ai quasiment terminé le ponçage de la coque après avoir résiné l'intérieur de la coque avec de l'epoxy :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00322

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00323

Le bloc avant est bien avancé pour l'instant juste à hauteur des écubiers :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00324

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00328

Et j'ai commencé la découpe de mes ponts en CT de 3 mm :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00327

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00326

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00325

Les barrots de pont encore visible seront découpés donc pour avoir une grande ouverture centrale pour l'accès.

Voilou pour le moment!  Smile

@+

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2820
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Lun 23 Juil - 21:56
Très belle avancée Alain cheers et tu as désormais 4 ans pour le terminer avant la prochaine coupe du Monde... Basketball
Serge
Serge
Admin
Admin
Messages : 4914
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Lun 23 Juil - 22:22
Voilà! Il reste 4 ans à Alain pour devenir champion du monde Wink
Au fait... Çà a donné quoi du côté de la vedette / roquettes?

_________________
SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Captur15
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Mar 24 Juil - 8:40
avec ma Bk 1124 je n'ai terminé que 2ème donc médaille d'argent! bon c'était derrière Thibault, un extraterrestre intouchable! C'est presque la médaille d'or !!! lol! lol! lol!
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Mer 29 Aoû - 16:15
Bonjour à tous,

Bonjour à tous,

Voilà un peu d'avancée sur le travail de la coque.

J'ai préparé le CT central et je l'ai collé sur les barrots préalablement découpés. Là du lest pour que la colle prenne, le tout bien en position :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00410

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00411

C'est donc toute cette partie centrale qui sera amovible.

Ensuite la finition du bloc avant avec le perçage des écubiers :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00412

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00414

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00413

Un tube en plastique est inséré pour assurer l'étanchéité :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00416

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00415

Ensuite installation du servo de direction et du premier moteur pour voir ! :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00419

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00418

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00417

Voilà c'est tout pour aujourd'hui !

A+

Alain




SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00410

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00411

C'est donc toute cette partie centrale qui sera amovible.

Ensuite la finition du bloc avant avec le perçage des écubiers :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00412

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00414

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00413

Un tube en plastique est inséré pour assurer l'étanchéité :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00416

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00415

Ensuite installation du servo de direction et du premier moteur pour voir ! :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00419

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00418

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00417

Voilà c'est tout pour aujourd'hui !

A+

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2820
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Mer 29 Aoû - 21:46
Là, avec la RC, je suis en terre inconnue, mais je fais quand même mon curieux...
Bon courage pour la suite Alain Wink
Serge
Serge
Admin
Admin
Messages : 4914
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Jeu 30 Aoû - 8:47
Joli travail, toujours aussi soigné dans les détails Alain.
Belle proposition de réduction en terme de bruit .
C'est très propre tout çà. Wink

_________________
SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Captur15
chris33
chris33
Membre actif
Membre actif
Messages : 199
Date d'inscription : 01/04/2018
Age : 61
Localisation : Saint Gervais 33240
https://passionnement-casque-81.webself.net/

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Dim 9 Sep - 8:05
hello
trés belle réalisation , j'ai les plans de l'escorteur d'escadre EE Surcouf j'aimerais sauter le pas..... Shocked Shocked
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Jeu 13 Sep - 16:27
Bonjour à tous,

Voilà une toute petite avancée dans la construction.

Dabord les deux moteurs sont définitivement installés :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00810

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00811

J'ai fait un essai de fonctionnement et je suis pas mécontent du résultat, les moteurs tournent bien avec quasiment pas de vibration!

Ensuite début de positionnement à blanc des cloisons au niveau du château central :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00812

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00813

Ce positionnement me permet de placer les lames extérieures en poirier :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00814

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00815

Et entre ces lames l'espace sera comblé par un plancher en lattes de tilleul cette fois-ci. Juste un petit travail en perspective !

A +

Alain
Serge
Serge
Admin
Admin
Messages : 4914
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Jeu 13 Sep - 17:12
Une petite question à propos des moteurs.
Comment tends tu les courroies?

_________________
SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Captur15
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Jeu 13 Sep - 18:51
Alors de mémoire j'ai calculé la distance théorique entre les axes moteur et arbre d'hélice, d'après les diamètres des poulies et la longueur de la courroie.
J'ai donc découpé le couple en conséquence d'après l'épaisseur du support en bois (CT de 10 mm) des moteurs.
Après vérification, j'ai vissé les bâtis moteurs sur le CT, enfilés les courroies autour des poulies moteurs et ensuite vissés le CT sur le couple ..... et c'est suffisamment tendu!
J'avais éventuellement prévu de rajouter un système de tendeur de courroie mais là pas la peine
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2820
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Sam 15 Sep - 8:26
Joli travail, net et précis I love you
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Pose du parquet

le Mar 25 Sep - 16:00
Bonjour à tous,

Voilà en effet un bon bout à faire c'est-à-dire la pose du parquet!

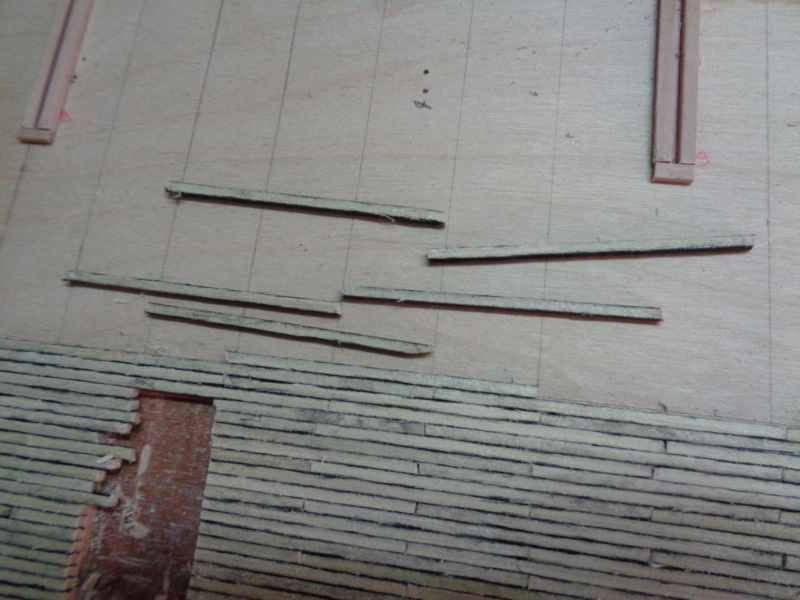

Après débitage des lattes de parquet en 2 mm, elles sont donc collées une par une et avec amour ! :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00817

Ce qui nous donne la pose de parquet brut là :
SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00816

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00818

Ensuite il faut racler ce parquet, car oui mes amis, un parquet ça se racle, ça ne se ponce pas !!!  Shocked  Shocked  Shocked
Honnêtement j'ai appris ça y'a pas bien longtemps .....
Donc on racle avec une lame de cutter :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00819

on racle, on racle jusqu'à obtenir un petit monticule de pelures .... :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00820

qui deviendra grand !!!  Laughing :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00910

et donc pour obtenir finalement notre beau parquet tout beau tout propre dans l'attente de son vernis et des premiers éléments d'accastillage ! :

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00911

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Dsc00912

@+

Alain
Pollux
Pollux
Membre super actif
Membre super actif
Messages : 2820
Date d'inscription : 07/12/2016
Age : 57
Localisation : Midi Pyrénées

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Mar 25 Sep - 17:53
Quelle satisfaction quand ce genre de tâche se termine...avec un tel résultat Cool
Ekis
Ekis
Admin
Admin
Messages : 994
Date d'inscription : 27/02/2017
Age : 53

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Mer 26 Sep - 13:05
Très joli pont ! Smile

_________________
SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Tete50px-56522c4 SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Signature2019_gde-56522bc
Serge
Serge
Admin
Admin
Messages : 4914
Date d'inscription : 10/09/2016
Age : 57
Localisation : Ardèche Méridionale
http://lesoiseauxdumonde.purforum.com/forum

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Mer 10 Oct - 12:29
Si je comprends bien ta progression concernant l'étanchéité du bateau...
Tu as collé les lattes à la colle bois et réalisé des congés (mélange colle / Sciure) sur certains couples.
Tu as passé un produit pour imprégner les lattes... Vernis dilué? Lasure?
Enfin tu as placé une ou deux couche de peinture grise, Acrylique ? Glycéro?
Vas tu faire quelque chose en protection extérieur de la coque?

_________________
SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Captur15
alain80
alain80
Membres
Membres
Messages : 69
Date d'inscription : 10/07/2017
Age : 57

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

le Mer 10 Oct - 15:13
Oui Serge c'est exactement ça!
Le mélange sciure-colle c'est pour boucher les creux entre couples et bordé à certains endroits, ne poussant pas à faire un équerrage parfait des couples dans les règles de l'art!
Et si tu lis bien j'ai marqué que j'avais résiné l'intérieur avec de l'epoxy.
Et après effectivement de la peinture gris bleu .... qui trainait dans les stocks à base de résine acrylique je crois.
J'ai poncé l'extérieur de la coque après séchage de la couche de réine epoxy à l'intérieur.
Et depuis, je n'ai pas eu le temps de mettre les photos, mais j'ai marouflée la coque avec de la fibre de verre de 30 gr imprégnée tjs de résine epoxy.
Ce qui me garantit une coque complètement étanche .... sous réserve des trous que je vais pouvoir refaire dedans!

@+

Alain
Contenu sponsorisé

SMS Monarch cuirassé austro-hongrois au 1/65e sur plan Empty Re: SMS Monarch cuirassé austro-hongrois au 1/65e sur plan

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
